3ds Max 实验七 了解可编辑网格与多边形实战

🌴 2022.5.16 下午 实验七

实验七 了解可编辑网格与多边形实战

一、实验要求

熟悉3DS MAX 软件，利用多边形修改器的建模方法制作矿车模型。

二、实验步骤

小张自己的建模过程简述，仅供参考。MAX源文件

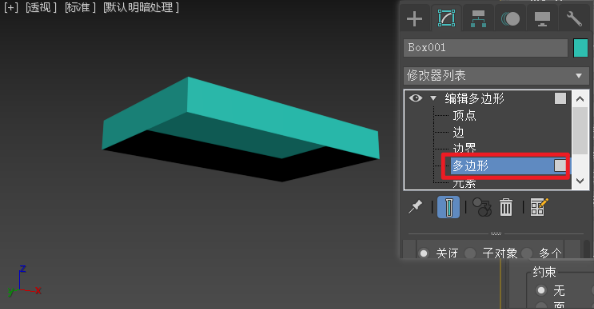

1.绘制一个长方体，并在编辑多边形中的多边形模式下，删去底面

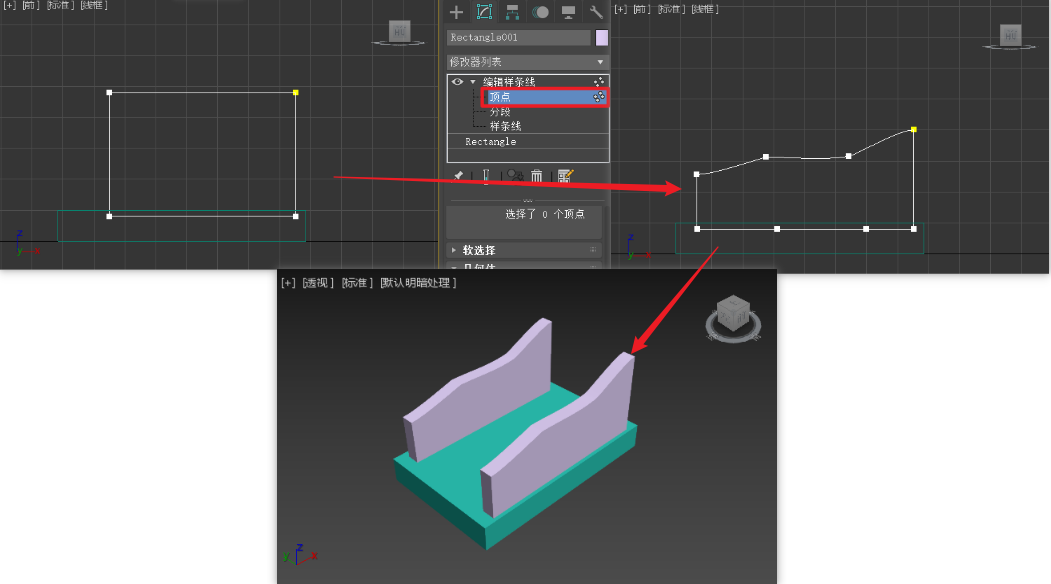

2.在前视图绘制二维图形，并通过编辑样条线绘制出大概轮廓，之后通过挤出与镜像做出矿车的两侧

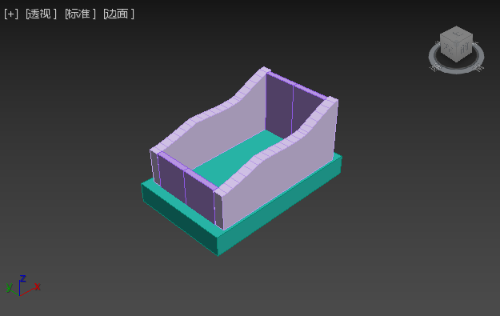

3.矿车的前后面利用绘制三维长方体，通过编辑多边形的边模式下调整长宽高

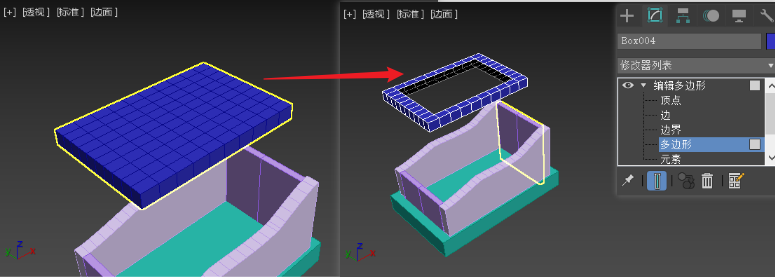

4.制作矿车顶部边框，首先绘制一个长方体，并10*10分段，在编辑多边形下删掉上下面

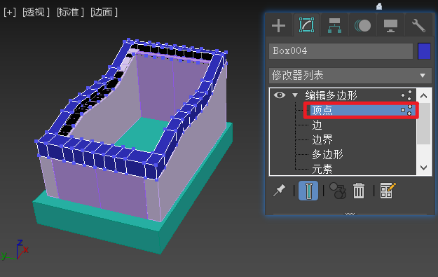

5.通过编辑多边形的顶点模式在前、上视图中调整顶点位置，使得边框与矿车边缘吻合

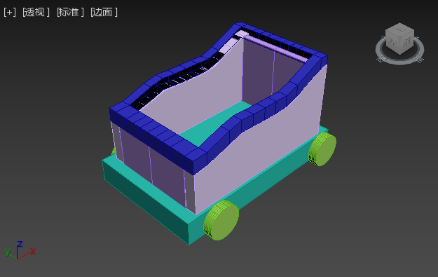

6.为矿车绘制四个圆柱做车轮

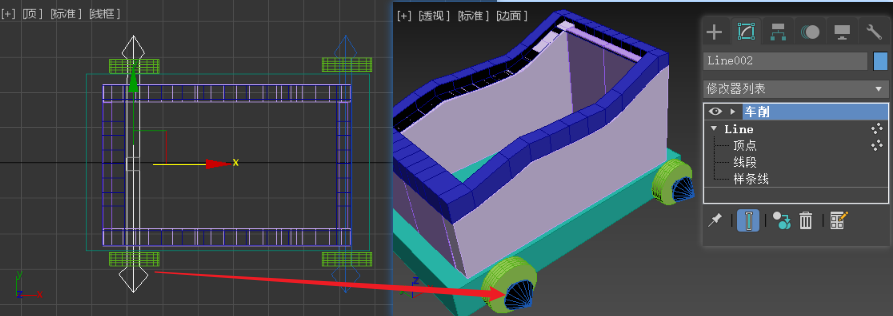

7.通过直线绘制出大概轮廓，之后利用车削得到车轴

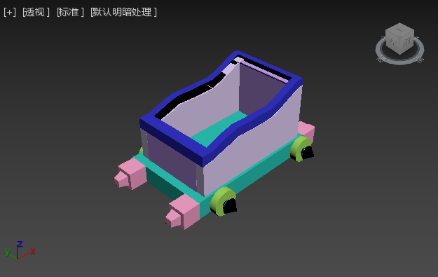

8.绘制前后装饰，绘制长方体，利用编辑多边形中的倒角做出突出部分，之后克隆、镜像出四个

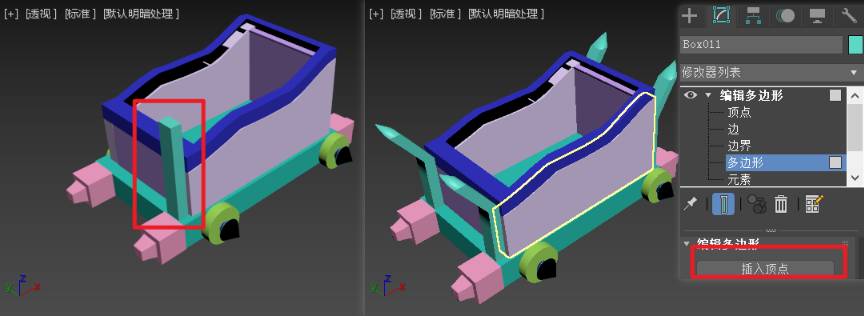

9.制作牙结构，绘制一个长方体并设置高度分段，之后利用编辑多边形，在顶点模式下，调整上半部分的弯曲度，在顶面利用插入顶点，之后对新插入的顶点移动得到牙结构，克隆、镜像得到如图所示的效果

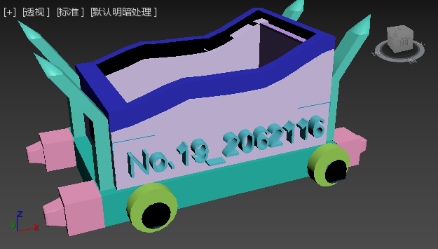

10.利用加强文本，为矿车侧面添加编号

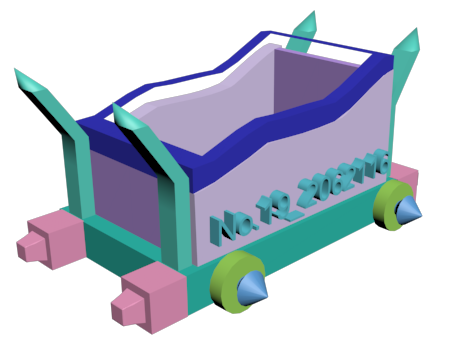

三、效果图

四、小结

本次实验，练习了对可编辑网格与多边形的综合应用，同一种三维图有不同的画法，需要我们去展开想象，做出自己的作品
