1 界面

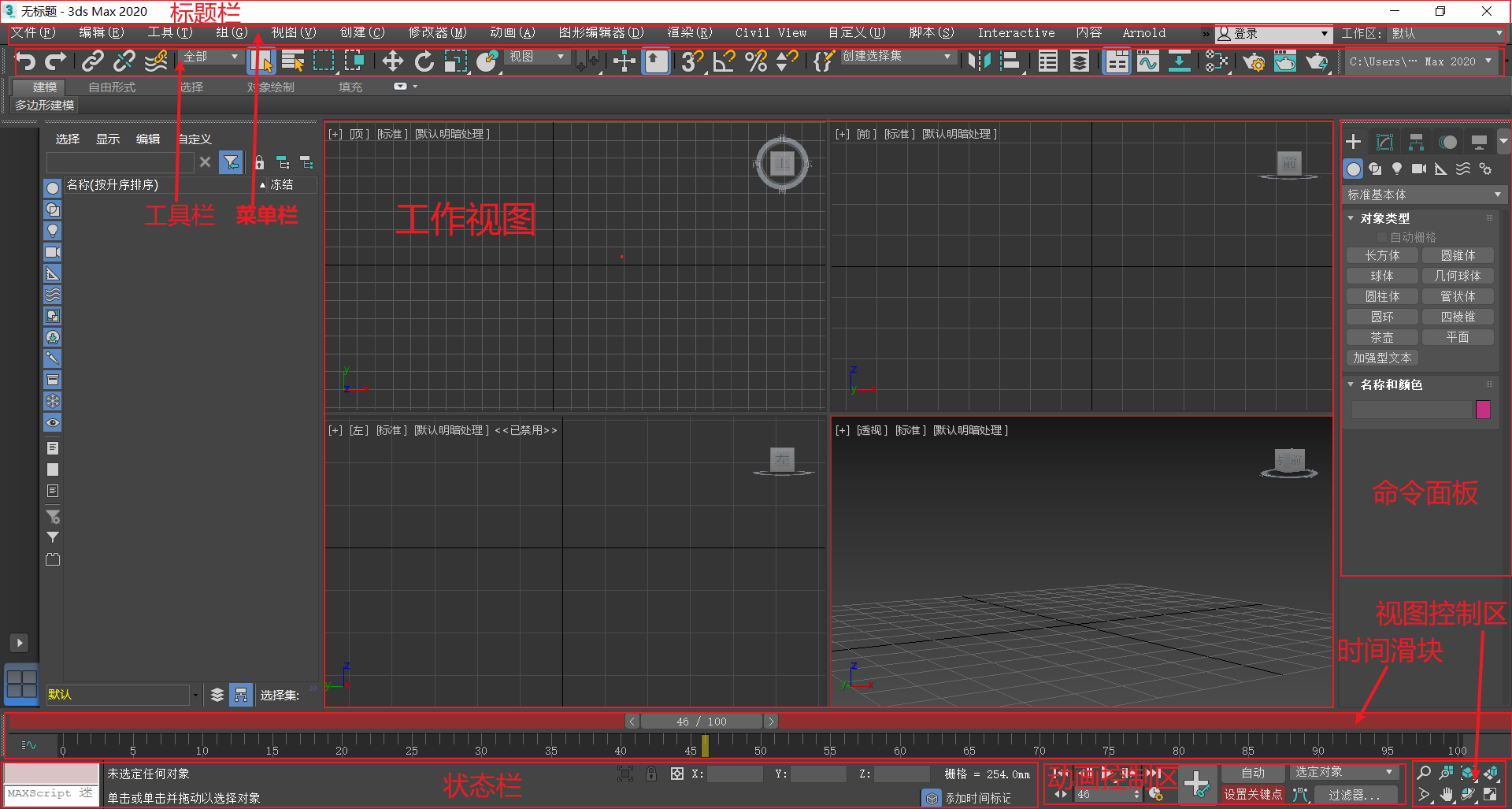

1.1 3ds Max 2020工作界面

三维建模技术8

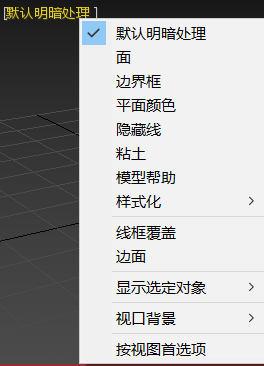

1.2 三维物体的显示方式

三维建模技术1

线框覆盖/线框F3：当多个物体相互遮挡时，线框模式显示不会遮挡

默认明暗处理：显示比较清除

边面/线框+实体F4：既有实体，又有线框

边界框：当物体很多时，场景显示很复杂，用边框显示就只是一个框，不会有压力

半透明ALT+X

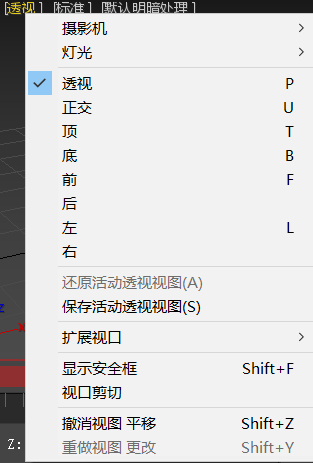

1.3 视图布局

三维建模技术2

英文输入法下操作

默认下有四种：顶视图T，前视图F，左视图L，透视图P

另外：底视图B，右视图R，后视图K，用户视图U，摄像机视图C

1.4 视图背景

三维建模技术3

网格的显示/隐藏：G

视图背景调入：视图→视口背景→配置视口背景。快捷键ALT+B

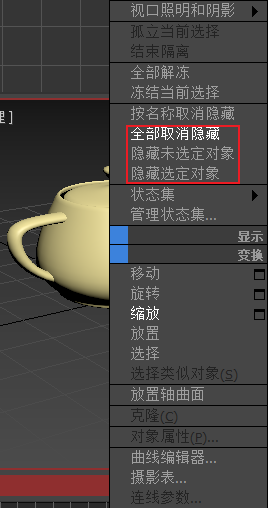

1.5 物体的隐藏

右击物体

三维建模技术4

或点小眼睛

三维建模技术5

1.6 工具栏

常用的工具栏

三维建模技术6

区别镜像中的功能

复制：得到的2个物体是独立的，修改任何1个都不影响另外1个
实例：得到的2个物体是相关联的，修改其中任何1个，另1个也会有相应改变
参考：得到的2个物体是主次关系，修改源物体会影响复制体，而修改复制体则不会影响源物体

渲染，即保存图片效果

目的是为了快速预览，图片本体小。但不能进行二次编辑。先选中四个视角中的一个窗口并调整视角，再保存

1.7 视图控制区

三维建模技术7

缩放单视口	四个视口同时缩放	最大化显示选定对象	所有视图最大化显示选定对象
视觉/视野缩放	平移视觉	视角旋转	视口最大化 `ALT+W`

1.8 菜单栏常用命令

1.重置命令：当新建文件，坐标系是保留以前的。重置命令，使用默认坐标系。文件→重置

2.组：成组和解组，类似PS里的组。组→组/解组

3.视图：显示变换Gizmo。视图→显示变换Gizmo

1.9 3DS Max 2020基本设置

自定义用户界面，一般保持默认状态

用户可以自定义用户界面，并将定义好的界面以文件的形式进行保存，以便于在不同情况下调用不同界面布局。

菜单栏→自定义→自定义用户界面包括对键盘、鼠标、工具栏、四元菜单、菜单、颜色的自定义

加载自定义用户界面

菜单栏→自定义→加载自定义用户界面方案，调背景使用

ame-dark.ui
ame-light.ui
DefaultUI.ui

单位设置，一般用毫米

菜单栏→自定义→单位设置

2 三维建模的主体思路

🚀 堆砌建模

堆砌建模长用来建造非曲面体(建筑、机械、机器零件、机器人) ，建模流程是将复杂体拆分为一些基础的零部件，再用基础成型命令，将这些小零件制作出来，最后堆砌在一起(类似乐高)

🚀 细分建模

细分建模是编辑多边形建模或编辑网格.建模流程是用基本几何体，先完成物体的大型，然后通过编辑多边形或编辑网格工具对模型细分

🚀 区别

堆砌建模与细分建模是MAX最重要的两种建模方法，各有特色互为补充
堆砌建模适合创建能够被拆解开的物体(建筑、机械装置、家具)。细分建模适合创建不能拆分的物体(卡通人物、流线型汽车外壳)

2.1 场景对象操作建模

对象复制的多种方式：克隆复制、变换复制、镜像复制、间隔复制、快照复制、阵列变换复制

2.1.1 克隆复制

克隆出来的对象与原对象重合在一起，需要用移动命令移开
工具栏→编辑→克隆

三维建模技术9

复制：得到的2个物体是独立的，修改任何1个都不影响另外1个
实例：得到的2个物体是相关联的，修改其中任何1个，另1个也会有相应改变
参考：得到的2个物体是主次关系，修改源物体会影响复制体，而修改复制体则不会影响源物体

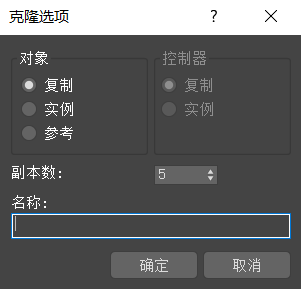

2.1.2 变换复制

变换复制可以设置副本数量

三维建模技术10

🚀 移动变换复制

shift+选择并移动工具选中物体并拖动

🚀 旋转变换复制

shift+旋转工具或shift+旋转工具+角度捕捉选中物体并拖动

2.1.3 镜像复制

三维建模技术6

1.6 写过

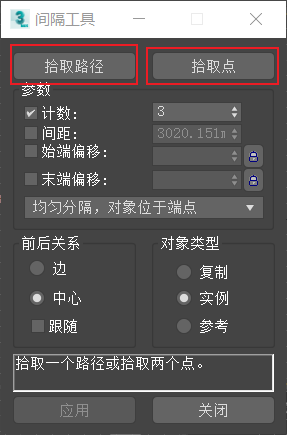

2.1.4 间隔复制

菜单栏→工具→对齐→间隔工具，先选择路径再设置拾取点

三维建模技术11

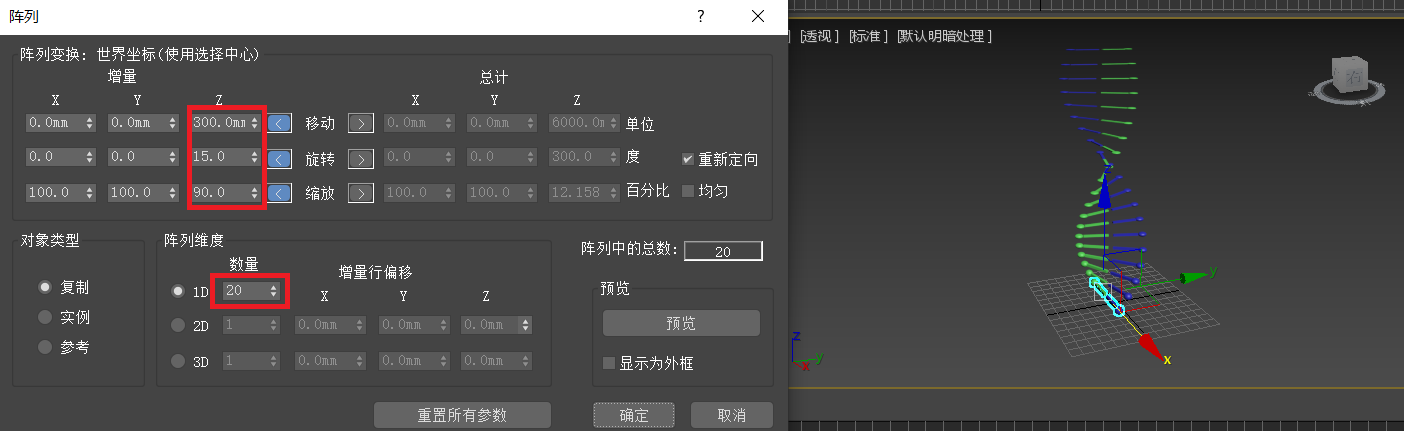

2.1.5 阵列复制

用于大批量对象的复制，可以把对象沿着某个方向、按不同距离进行等比例复制，复制后对象在三维空间成矩形排列
菜单栏→工具→阵列

三维建模技术12

2.2 3D Max建模方法


graph TD;
    基础建模-->内置模型建模;
    基础建模-->三维形体建模;
    基础建模-->挤出建模;
    基础建模-->车削建模;
    基础建模-->倒角建模;
    基础建模-->复合物体建模;
    高级建模-->多边形建模;
    高级建模-->面片建模;
    高级建模-->NURBS;
    特殊建模建模-->如置换贴图;

2.3 基本体建模

2.3.1 标准基本体

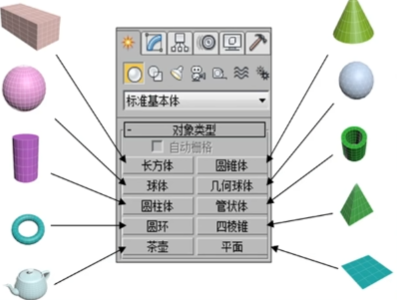

三维建模技术13

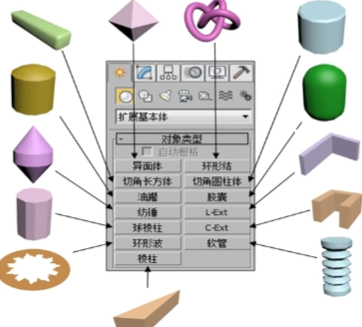

2.3.2 扩展基本体

三维建模技术14

🚀 异面体

创建各种具有奇特表面的多面体，利用它的参数调节，可以创建出种类繁多的奇特造型，如钻石、卫星

🚀 环形节

这是扩展基本体中最复杂的一个工具，可控制的参数众多，组合产生的效果多不胜数，制作的造型也时千奇百怪.它常用于制作管状、缠绕、带袁肿类的造型，也可以将环形节造型转化为Nurbs表面物体

🚀 切角长方体

切角长方体是长方体的扩展物体，可以快速创建具有倒角或圆形边的长方体

🚀 切角圆柱体

切角圆柱体是圆柱体的扩展物体，可以快速创建具有倒角或圆形边的圆柱体

🚀 油罐

创建带有球状凸出顶部的柱体，油桶、帐篷、飞碟、药片等模型都可以通过它来完成

🚀 胶囊

使用“胶囊”可创建带有半球状端点封口的圆柱体

🚀 纺锤

> 创建两端带有圆锥尖顶的柱体，在生活中也是比较常见的，如砖石、笔尖、纺锤等物体，都可以用“纺锤”去创建模型

🚀 L-Ext (L形挤出)

可以建立L.形夹角的立体墙模型，主要用于建筑快速建模

🚀 球棱柱

创建一个带有棱角的柱体模型，可以设置圆角面边参数，来创建挤出的规则面多边形

🚀 C-Ext(C形挤出)

可以建立C形夹角的立体墙模型，主要用于建筑快速建模

🚀 环形波

使用“环形波”来创建一个环形，可选项是不规则内部和外部边，它的图形可以设置为动画。也可以设置环形波对象增长动画，也可以使用关键帧来设置所有数字设置动画。使用各种特效动画的“环形波”

🚀 软管

软管对象是一个能连接两个对象的弹性对象，因而能反映这两个对象的运动。可以指定软管的总直径和长度、圈数以及其“线”的直径和形状

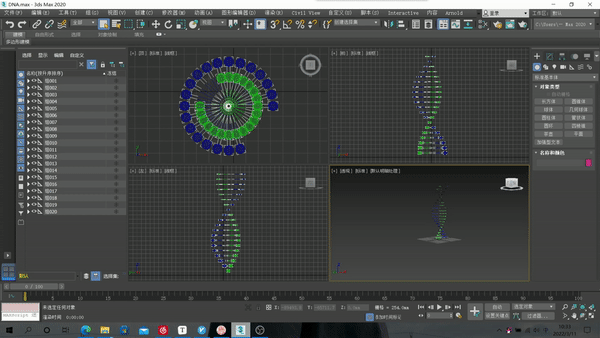

2.5 二维图形建模

🚀 二维图形建模方法

对于简单的图形，可以直接使用样条线或扩展样条线绘制。并通过参数的调整形成二维模型
对于比较复杂的图形，可先由样条线绘制，然后使用“编辑样条线”修改器，对次对象进行编辑处理。需要特别指出的是:利用“线”工具可以绘制出任何复杂的二维图形，可以先画出大致的轮廓，然后通过顶点调整形状和位置，最后得到一个复杂的二维模型

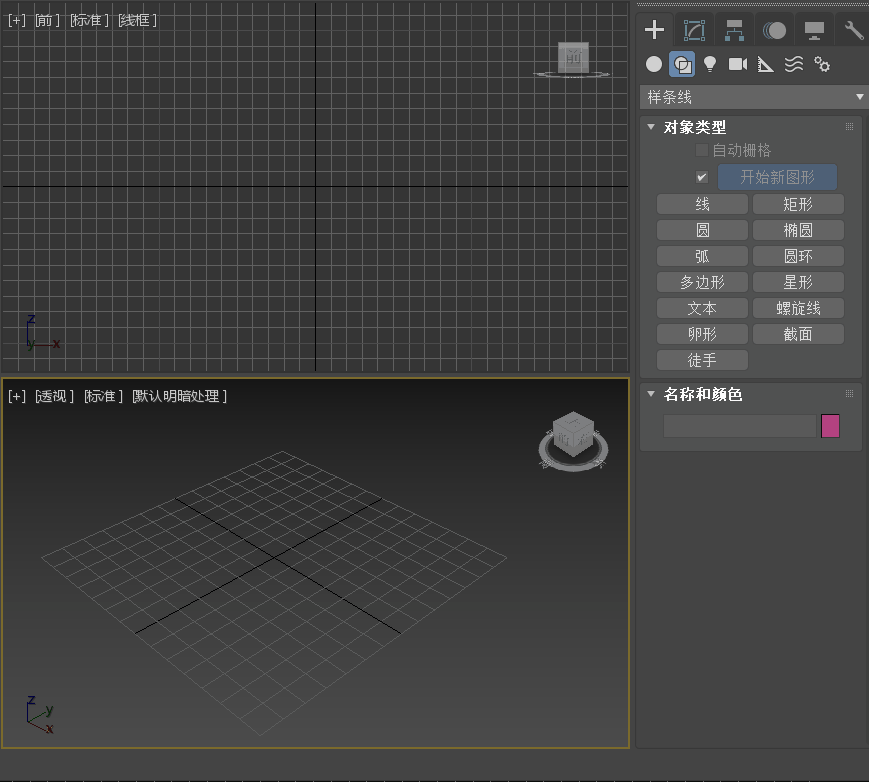

2.5.1 创建样条线

样条线，即平面二维图

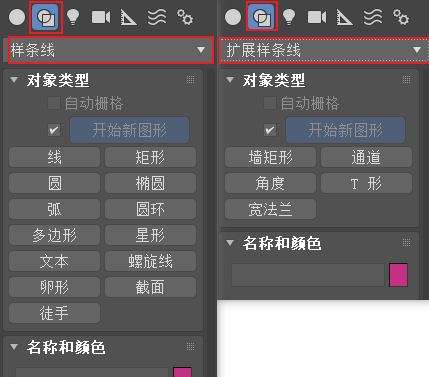

三维建模技术16

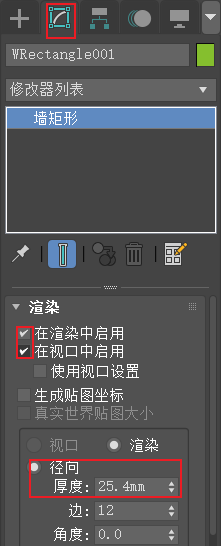

2.5.2 二维图形的渲染

二维对象的渲染是比较特殊的，因为二维对象只有形状，没有体积，系统默认情况下是不能被渲染着色而显示出来的
如果要对二维对象进行渲染着色，首先要勾选“在渲染中启用”复选框，然后设定“厚度”值。“厚度”用来定义构成二维对象的线的宽度

2.5.3 编辑样条线

利用“线”工具可以绘制出任何复杂的二维图形，绘制时首先画出大致的轮廓，然后使用“编辑样条线”修改对次对象进行编辑处理。通过顶点调整形状和位置，最后得到一个复杂的二维模型。

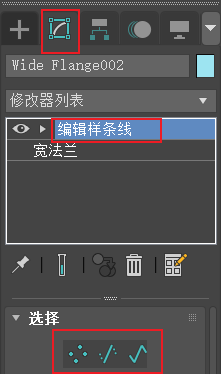

编辑样条线有两种进入方式

选中“图形”按钮创建的二维物体,点修改，修改列表后选择“编辑样条线”
选中“图形”按钮创建的二维物体，右击鼠标，转换为“转换为可编辑样条线”。【注意:两种方法的区别】

转换后的样条线有3级子对象，分别是顶点、线段、样条线。每一个次级对象都能够进行相应的编辑

样条线	顶点	线段
附加	优化	隐藏
分离	断开	删除
轮廓	焊接	拆分
布尔	圆角
	切角

🚀 样条线

附加:把多根样条线结合成一个物体。

附加多个:可以一次性的在列表中把符合条件的二维物体都附加进来，比较适合大量附加的时候使用

分离:分离和附加正好相反，它在样条线里面，我们选择某一根，可以把它分离出去

轮廓: 就是在样条线级别，选择这条样条线，把它向外或向内收缩，形成一个轮廓线

布尔:布尔操作指的是样条线和样条线之间进行相加、相减或相交的运算(必须先做附加，效果类似soildworks的裁剪)

🚀 顶点

优化:当我们顶点数量不够的时候，可以通过优化命令来增加顶点的数量

断开: 指的是将原本相连的两个顶点或一个顶点，把它断成两个顶点

焊接:指的是两个顶点，原本是不挨在一起的，将它们接在一起

圆角:指的是把一个本来是直角的拐角，把它变成圆角

切角:可以把它切成一个硬边儿的拐角

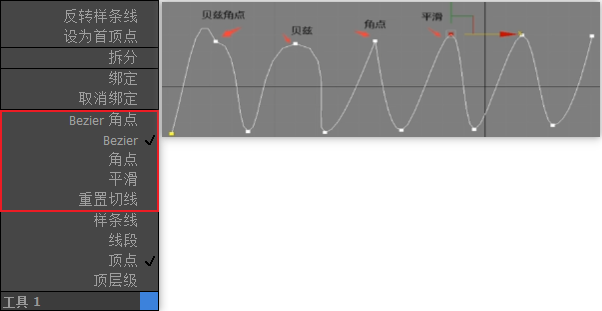

顶点的四种状态，必须在编辑样条线中选中顶点，再右击图形(贝斯角点移动一侧另一侧不影响，贝斯两侧都影响)

三维建模技术19

🚀 线段

隐藏: 用于隐藏选定的线段。要隐藏样条线的分段，需要先选择一个或多个线段，然后单击隐藏按钮，即可将选择的样条线分段隐藏(之前1.5节隐藏不起作用，因为右击是对三维作用)

删除: 选择需要删除的线段,，再单击删除按钮,即可将需要删除的边删除(同Delete)

拆分: 通过添加由微调器指定的顶点数来细分所选线段。方法是,选择一条或多条线段，设置“拆分”微调器，然后单击拆分按钮，即可将选择的样条线线段拆分

3

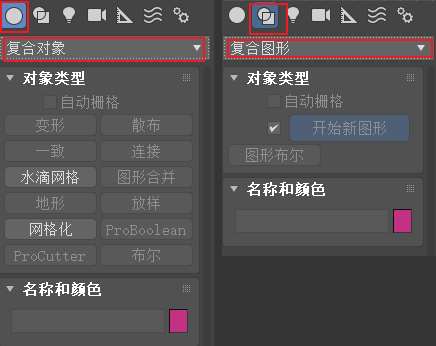

3.1 复合几何体建模概述

Q:什么又是复合几何体建模，或什么是复合对象建模呢?
A:是指必须要两个或两个以上的物体复合在一起形成一个新的物体。

复合几何体建模最常用：放样建模，布尔建模，散布建模

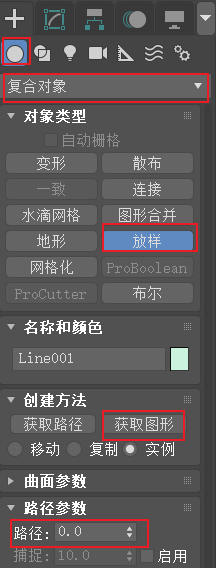

3.2 放样建模

三维建模技术23

🚀 放样建模要素分析

放样指的是将一个或多个二维图形沿着某个路径进行扫描，进而形成复杂的三维对象。从放样概念可知，放样物体必须具备两个要素，截面图形和路径曲线(放样与solidworks一样，都是通过一个图形扫描路径)
路径和截面图形也是有要求:路径必须是唯一的，它可以是一条直线，也可以是一条曲线;截面图形不是唯一的，不受限制的，可以有很多种的截面图形，但是截面图形有一个要求，就是截面图形里的样条线的数量是要一样多，不能拿一个圆放样成两圆，又放成三个圆，那是不允许

🚀 基本放样

创建截面和路径图形,应用放样工具

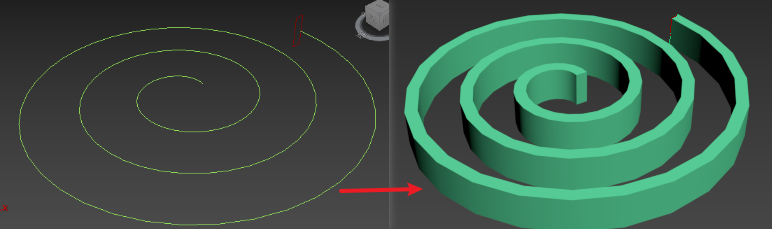

示例：先画出螺旋线与长方形，然后对螺旋线进行放样(即让长方形沿螺旋形路径旋转)

三维建模技术21

🚀 多截面放样

多截面放样即在路径上放置多个截面，以创建更加复杂的模型

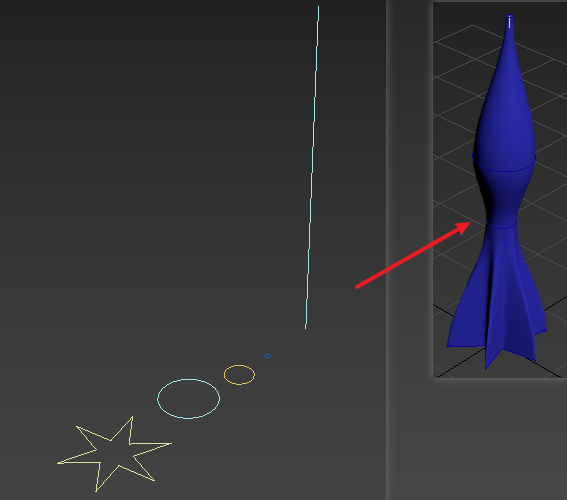

炮弹示例：使用样条线在俯视图依次画出五角星，三个圆圈，在正视图画出一条直线。之后利用直线做路径，从下向上依次获取图形五角星，三个圆圈

3.2 放样建模

🚀 多截面放样

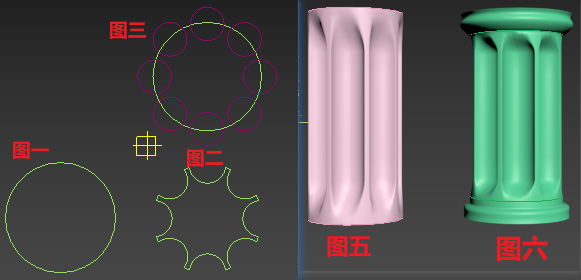

接上节内容，罗马柱示例：与炮弹示例如法炮制，所以简述了
准备，首先在俯视图做出俩圆，正视图绘制一条直线，其中一个圆周围通过旋转复制8个得到图三。通过附加、布尔差值，最后得到图一图二。
在复合对象中通过放样，路径参数0，10选取图一，20，80选取图二，90，100选取图一，最终得到图五

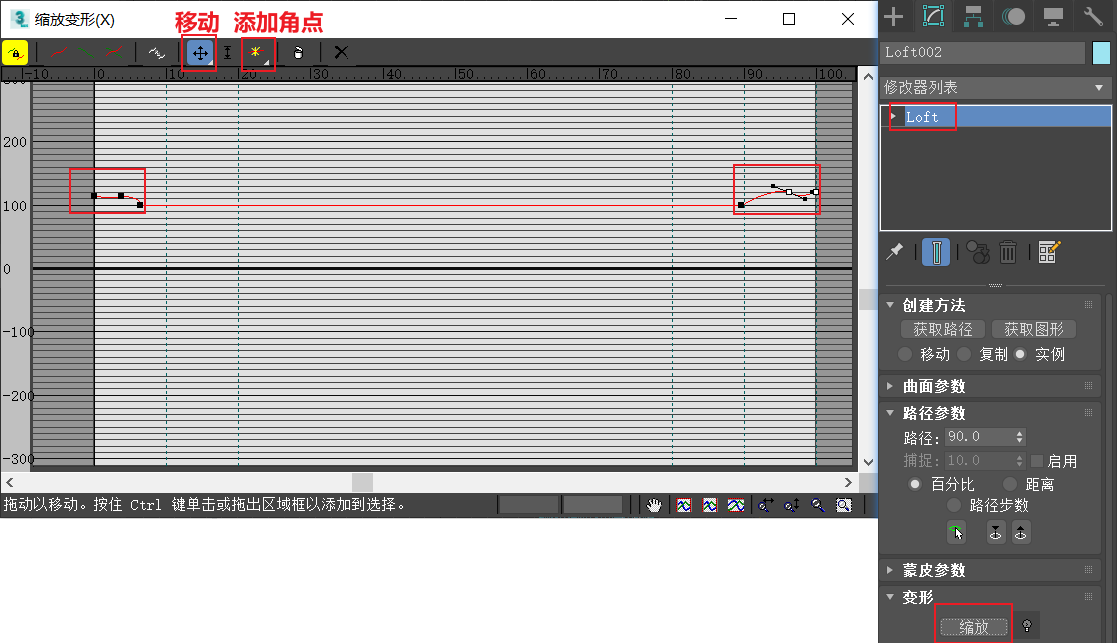

通过缩放，得到图六(缩放功能位置与参数见下图)

三维建模技术24

3.3 布尔建模

前面学习了布尔运算，同样布尔也可以运用在三维物体中
布尔建模是两个或多个相交的物体，通过并集、交集、差集，以及剪切等运算生成新的复合体对象的建模方法

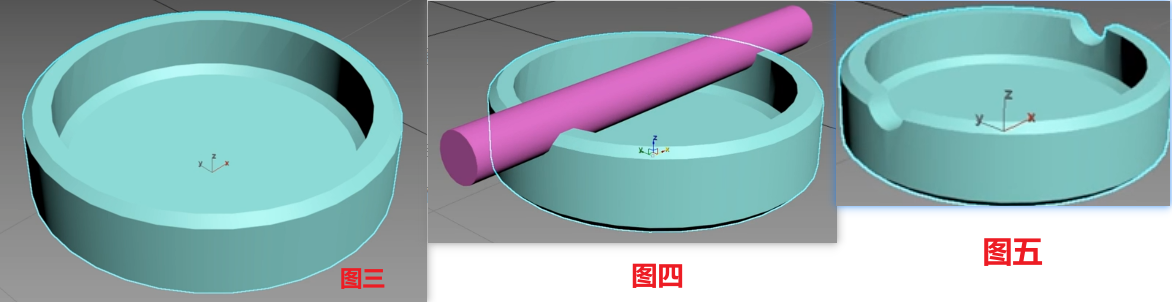

烟灰缸示例：
首先绘制两个切角圆柱体，高相同，半径一大一小
通过平移、对齐得到图二(小的嵌在大的上面)
通过布尔运算得到图三
重复123，绘制圆柱，平移、对齐得到图四，通过布尔运算得到图五

三维建模技术26

3.4 散布建模

散布复合对象能够将选择对象分布于另一个目标对象的表面
在创建“散布”组合对象时，场景中必须有用作源对象的网格对象和作为目标对象的分布对象，而且需要注意这些对象不能是二维图形

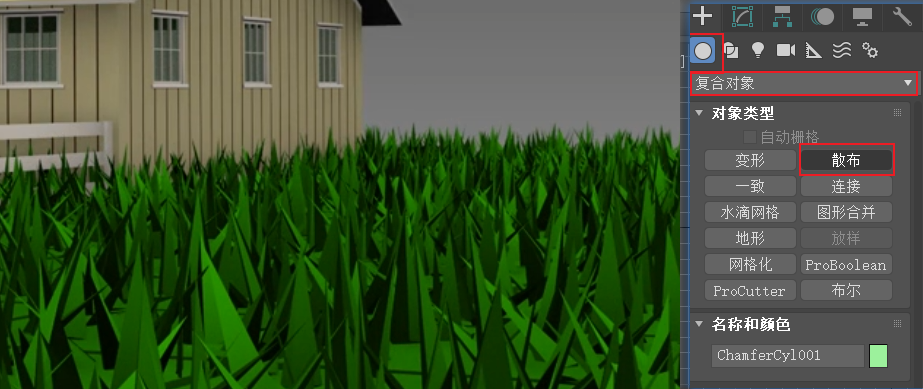

草坪示例：在菜单中选中散布，拾取画好的圆锥，通过散布，达到如图效果

三维建模技术29

山地，顾名思义，就是绘制山体呗

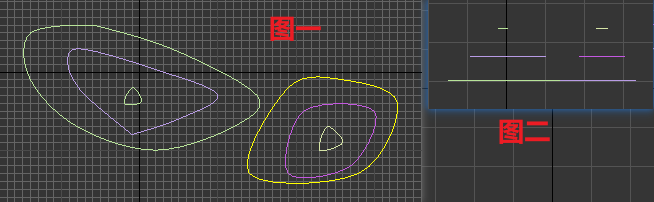

山体示例：
在俯视图中利用直线(平滑)，绘制等差线得到图一
在俯视图中从外向内选取紫色线条，在前视图中按住ALT向上拖动。同理选取最内侧图形重复操作，得到图二

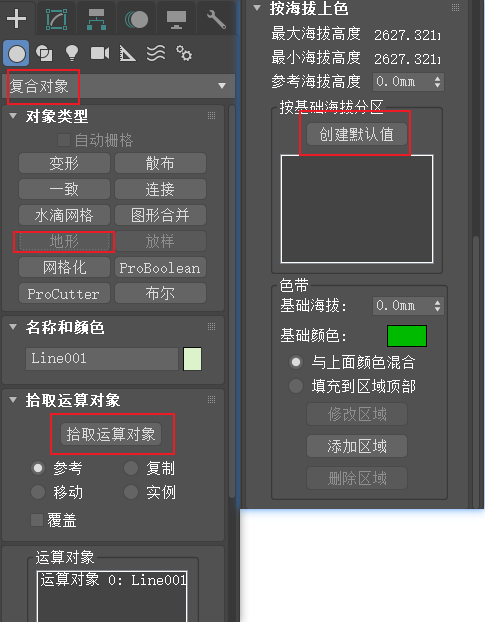

选中最外侧的线条，点击地形，利用拾取运算对象，依次从外向内选取
在海拔上色中点击创建默认值，即可得到下图效果

三维建模技术30

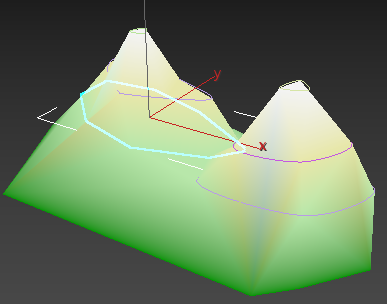

三维建模技术32

4

4.1 修改器建模综述


graph LR;
    修改-->标准基本体;
    修改-->扩展基本体;
    修改-->二维图形;

4.2 修改器命令面板

三维建模技术47

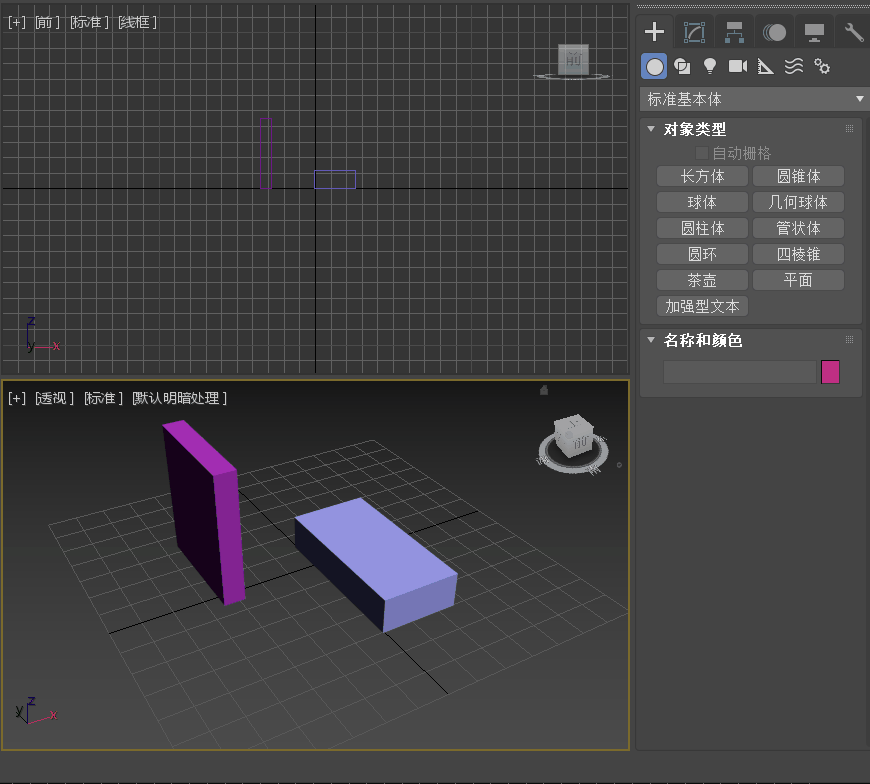

1.锁定堆栈工具(例如画了两个长方体，如果对其中一个锁定，修改面板就不能修改另一个的参数，所以一般不用)

2.显示最终结果开/关切换(默认是开启的，例如画了一个长方体，对它进行了其它参数修改，如果最终结果设置为关，那么就不会显示修改的结果)

3.使唯一(前面学习了复制时选择实例，如果取消使唯一，则修改一个另一个不会有影响)

4.从堆栈中删除修改器(即取消修改)

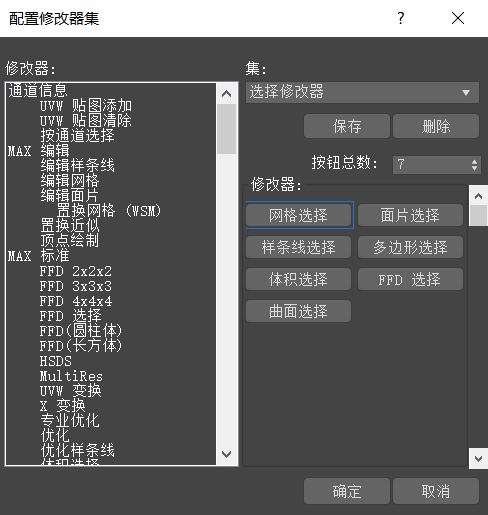

5.配置修改器集(自定义修改器列表)

三维建模技术48

4.3 二维图形编辑修改器

在4.2的修改器面板里，主要有挤出、倒角和车削等修改器，它们都是作用于二维对象，通过对其进行转换为三维模型
挤出:是以封闭的二维图形为截面，沿垂直方向挤出，生成形状相同、但厚度可调的三维模型(类似solidworks的拉伸，即把一个二维图形拉伸成三维图形)
倒角: 可对二维图形挤出，同时在边界上加入方形或圆形倒角。一般用来制作立体文字和LoGo标志(与solidworks的倒角相同，把轮廓转换为直角)
车削: 就是先画物体侧面轮廓，只画一半轮廓，再绕着一根中心轴旋转而成(类似solidworks的旋转，效果相同)
【注意】挤出过的物体是不会有倒角的，成型工具(如挤出、车削、倒角），因为它们都已经成三维物体了，所以只能用一次

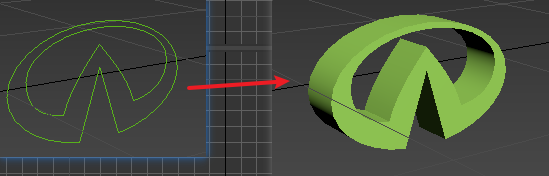

🚀 挤出

三维建模技术52

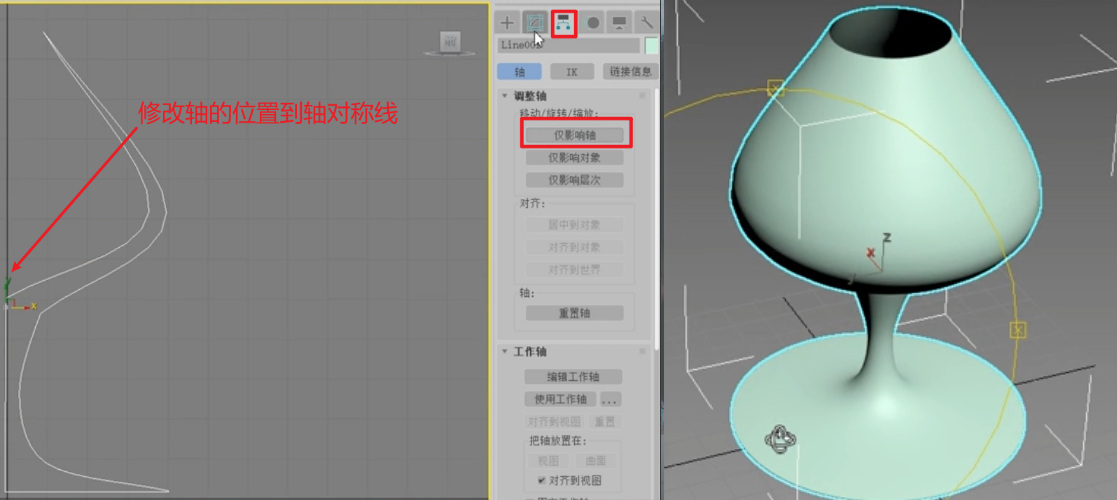

🚀 车削

4.4 三维图形编辑修改器

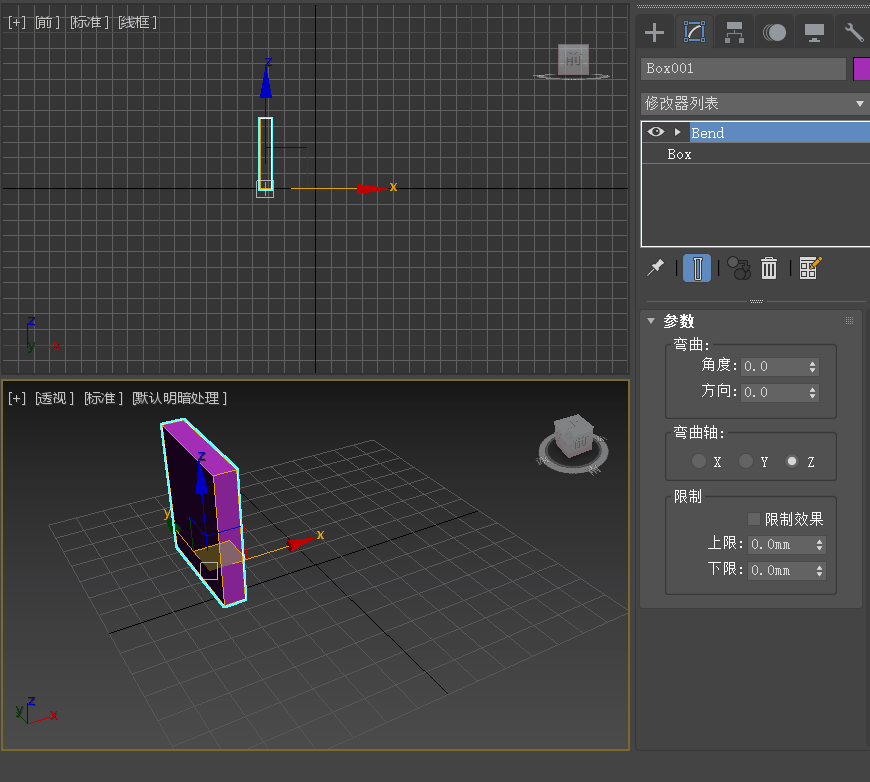

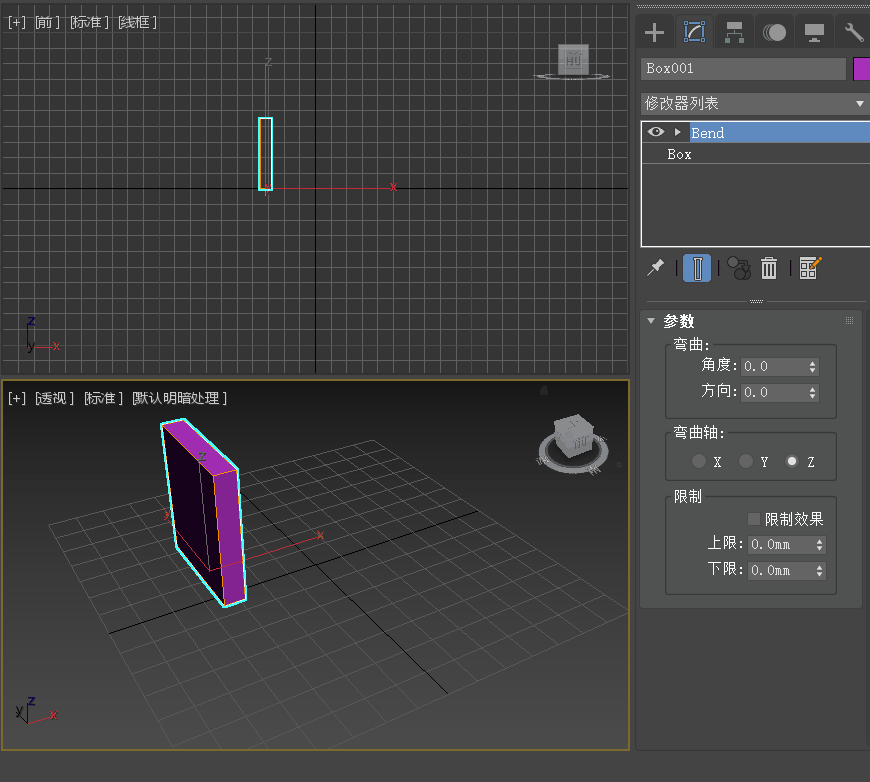

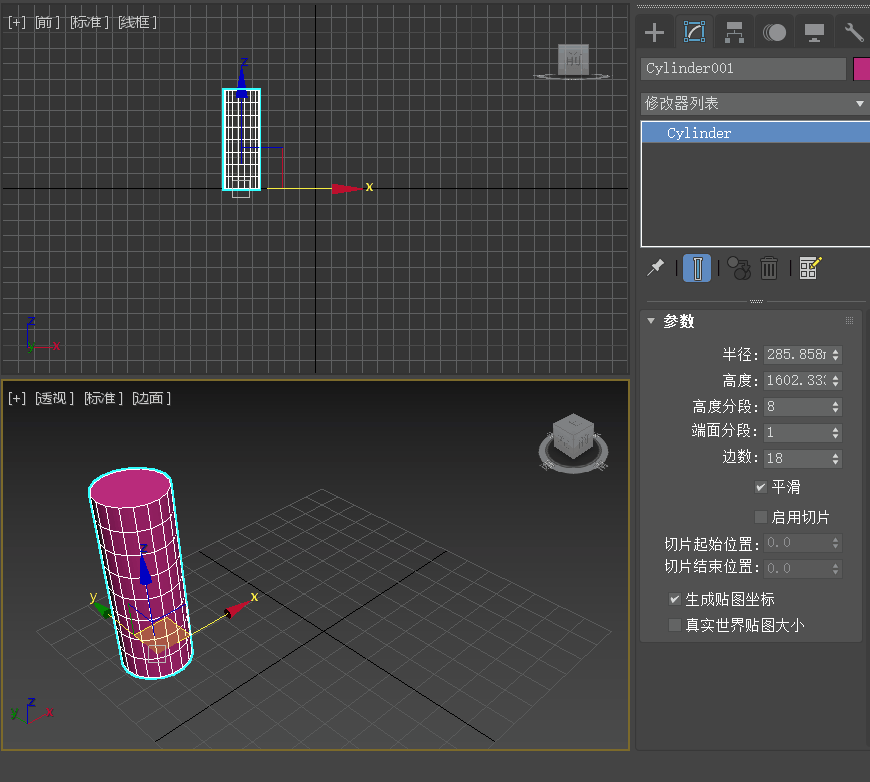

4.4.1弯曲修改器

弯曲(bend): 将三维物体弯曲一下
注意: 弯曲的时候必须要用段数，段数是物体要增加细节的时候才使用的

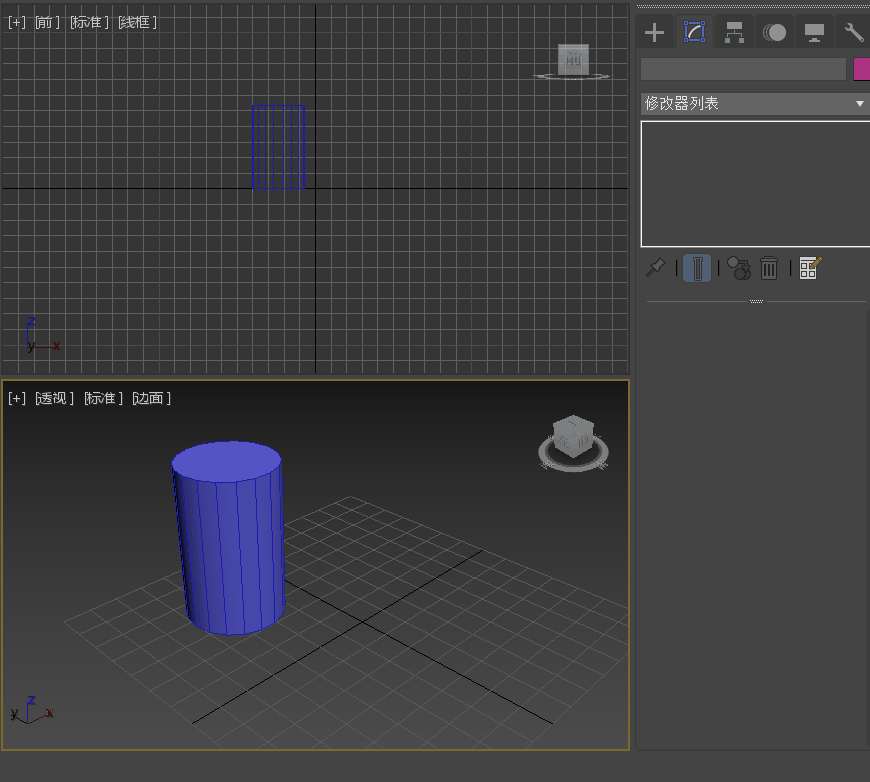

相同角度，不同段数效果示例(Bend中的限制效果指弯曲作用的起止点，默认全部)

4.4.2锥化修改器

锥化(taper) : 把一个物体变成锥形
锥化修改器的作用是对物体轮廓建模进行锥化修改。可以在创建的基础建模上加入锥化修改器，使物体产生新的建模

示例

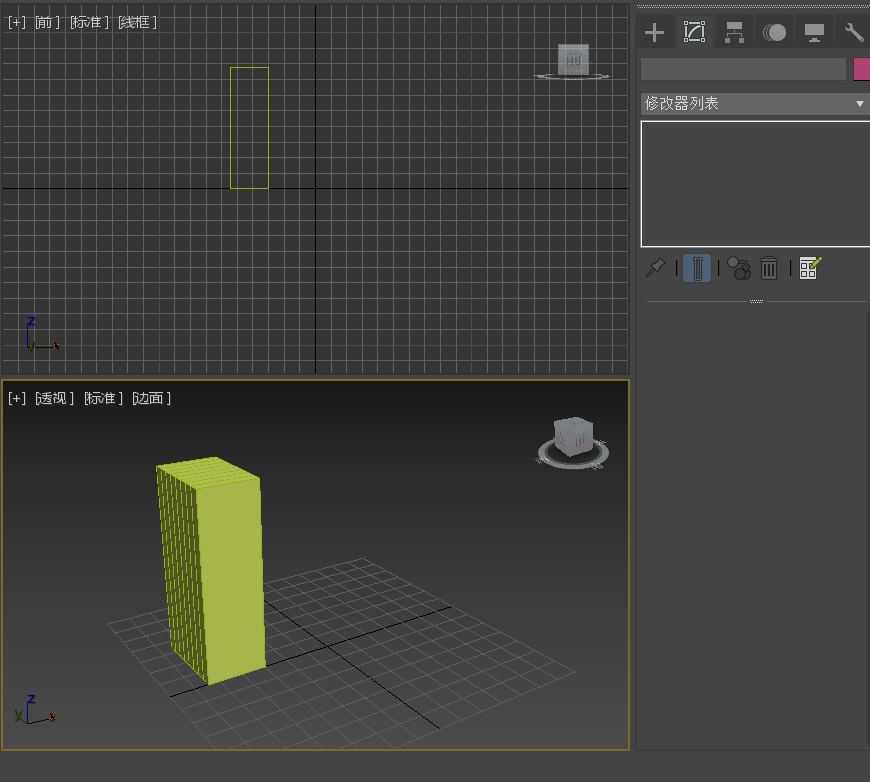

4.4.3扭曲修改器

扭曲(twist): 把物体进行扭曲
利用扭曲修改器可以使物体沿任意轴位进行扭曲变形

4.4.4 FFD修改器(自由变形)

FFD修改器用于修改对象的外形。就是在模型的外轮廓上加入一些控制点。控制点的移动就会影响模型的形状
FFD修改器有FFD222、FFD333、FFD444。这里的2、3、4分别代表了它在长、宽、高控制点的数量，222就代表了X、Y、Z轴都是两个控制点，333就代表了X、Y、Z轴都是三个控制点，以此类推，FFD除了这个之外，还有FFD的长方体、FFD圆柱形。其实就是说我们可以来设定它在X、Y、Z轴控制点的数量。所以说它是一个特别人性化的变形修改工具

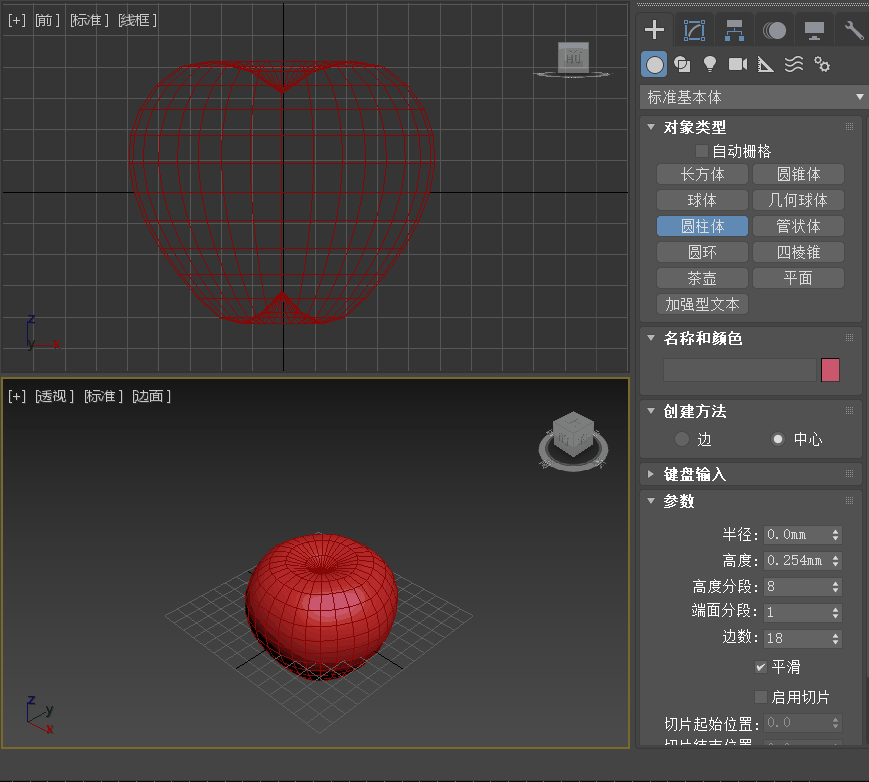

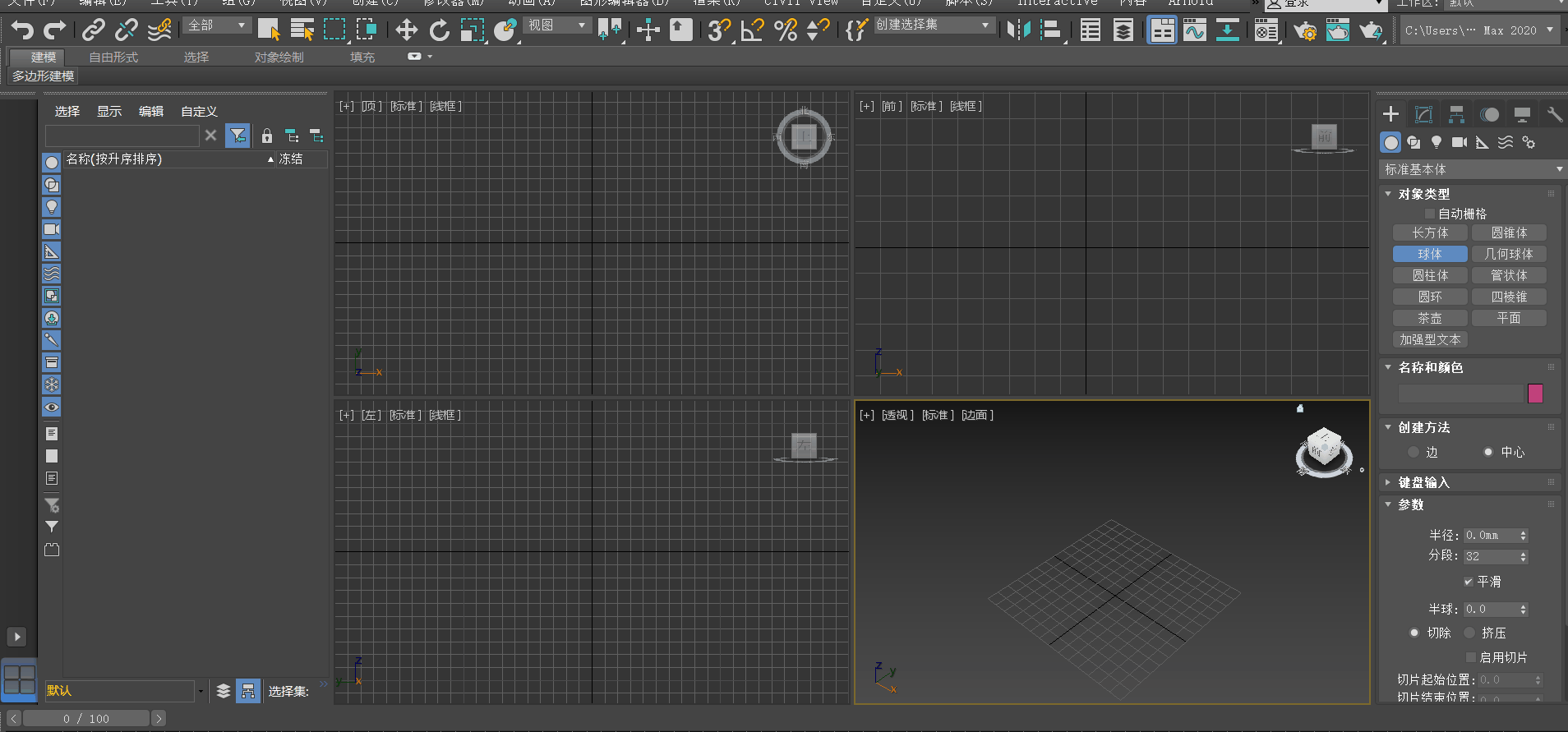

苹果示例：先画出主体，并使用修改器调整，做出凹槽。再使用锥化，调整

利用弯曲和锥化，做苹果的柄

5

5.1 世界空间修改器概述

世界空间修改器所产生的效果作用世界空间而不是对象空间(即:对象空间修改器直接影响对象空间中的几何体;而世界空间修改器类似于空间扭曲绑定到对象上,不随对象本身坐标的改变而改变)

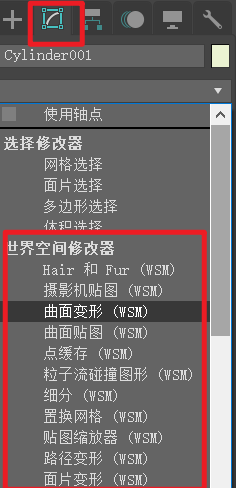

世界空间修改器的使用方法和对象空间修改器一样，在修改器列表中世界空间修改器是用星号或修改器名称旁边的“(WSM)’文本表示的

5.2 路径变形修改器

可以根据二维样条线来变形对象，该修改器对于制作环绕的文字，或者沿路径生长的动画比较有帮助

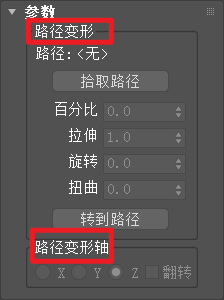

参数卷展栏包含“路径变形”和“路径变形轴”两个选项组。其中:
“路径变形”选项卡
“百分比”参数表示根据路径长度的百分比,沿着Gizmo路径移动对象
“拉伸”参数以对象的轴点位中心进行缩放
“旋转”参数可以沿着路径旋转文字对象
“扭曲”参数可以使对象在围绕路径产生扭曲变形
“路径变形轴”选项组主要用来控制路径以哪个轴向来产生变形效果

三维建模技术60

示例

5.2 毛发修改器

Hair and Fur(毛发)修改器可以在对象表面生成毛发效果，可以模拟人的头发或者动物的毛发，以及毛毯等多种效果

示例：这里是利用导向，对皮毛进行梳理、修建。也可以直接选择某些面来保留毛发

6 可编辑多边形(高级建模)

高级建模适合那些不能被拆分的物体，尤其是一些生物或是曲面物体
高级建模的工作流程是:
创建基础模型(基本形体、大型正确)
是编辑模型(细分模型、加工造型)
是网格平滑（进一步自动细分)

高级建模的主要工具

  graph LR
	编辑网格-->加工工具细分
	编辑多边形-->加工工具细分
	网格平滑-->A["平滑工具(平滑多边形)"]

🚀 概述编辑多边形建模

🚁 多边形建模的基本原理

点构成边，边构成面，面构成多边形，多边形构成三维模型
编辑多边形是高级建模的核心。编辑多边形能将多边形或三维模型编辑成我们想要的任何形状
编辑多边形有很多针对顶点、边和多边形的命令。如:挤出、倒角、插入和分离

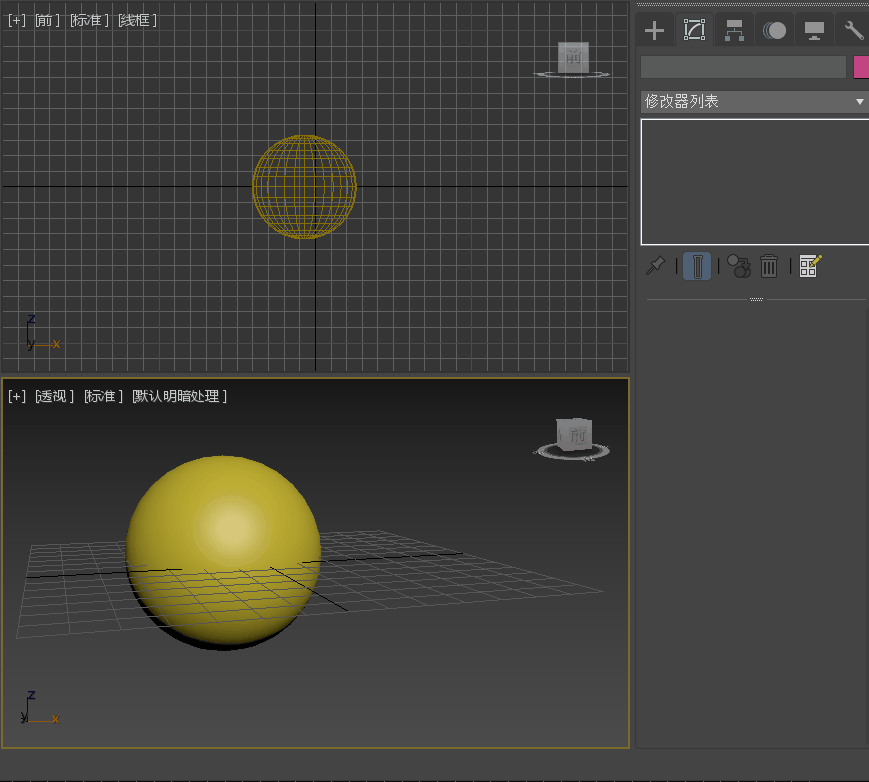

🚁 创建可编辑多边形的方法

右击转换为可编辑多边形
修改器列表中选择可编辑多边形
右击转换的不能删除，修改器列表可以对编辑删除

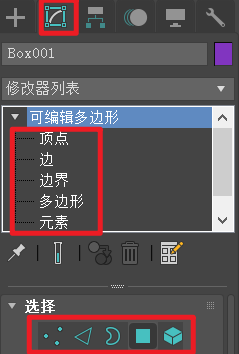

6.1 多边形的子对象介绍

编辑多边形（(editpoly)有5个子对象（子层级)∶
顶点、边、边界（也叫封套)、多边形和元素(也叫三维模型），快捷键分别是1、2、3、4、5

三维建模技术64

6.2.1 顶点对象

“编辑顶点”卷展栏包含用于编辑顶点的命令。主要包括:
移除: 可删除选择的顶点，并接合使用它们的多边形
如果选择顶点,按下Delete键删除顶点,在网格中会创建一个或多个洞;而”移除”顶点时不会创建孔洞
断开: 在选定顶点相连的每个多边形上创建一个新顶点，使多边形的转角相互分开，使它们不再相连于原来的顶点上
挤出:选择顶点后垂直拖动，就可以挤出此顶点
焊接: 对指定的阈值范围内选定的连续顶点进行合并。使用”焊接′前，要设置”焊接阈值”,
[提示]如果几何体区域有很多非常接近的顶点，可使用焊接进行自动简化;要焊接相对较远的顶点，则使用”目标焊接””
目标焊接: 可以选择一个顶点，并将它焊接到相邻目标顶点
切角: 选择并拖动顶点，在该顶点处生成切角。
移除孤立顶点:移除没有面和边的点

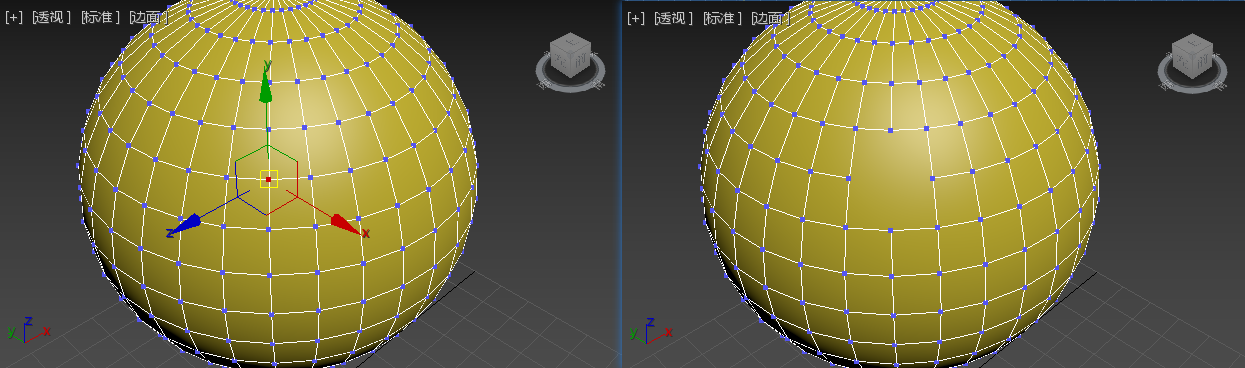

🚀 移除

三维建模技术65

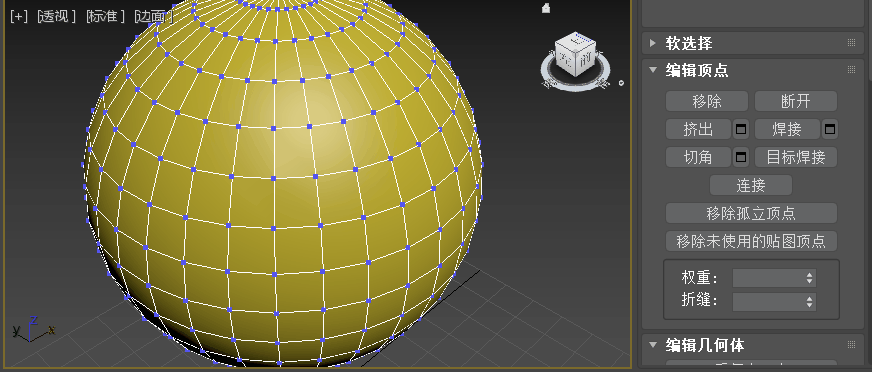

🚀 断开

三维建模技术66

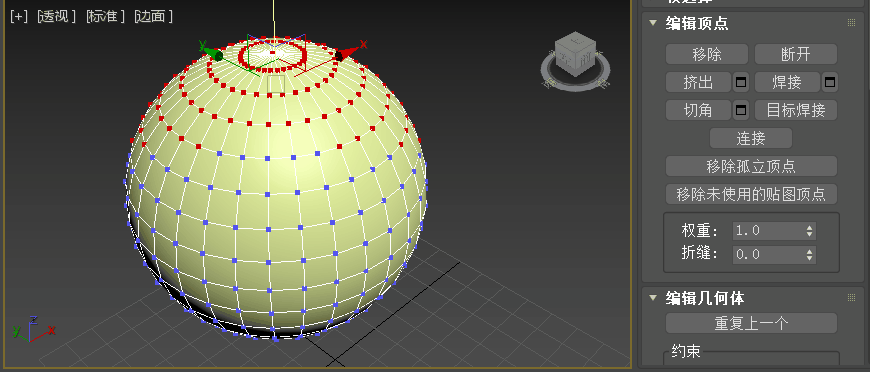

🚀 挤出

点击加号可以多次叠加(多了电脑会卡)

三维建模技术68

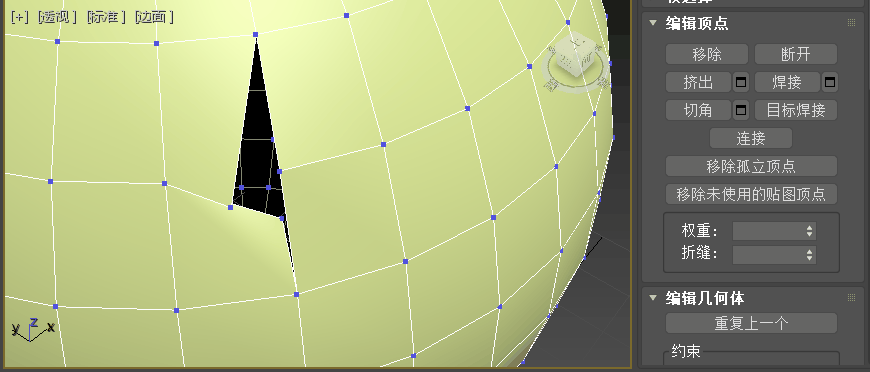

🚀 焊接

焊接可以通过旁边的长方形设置参数

三维建模技术70

🚀 目标焊接

目标焊接通过鼠标拉线

三维建模技术71

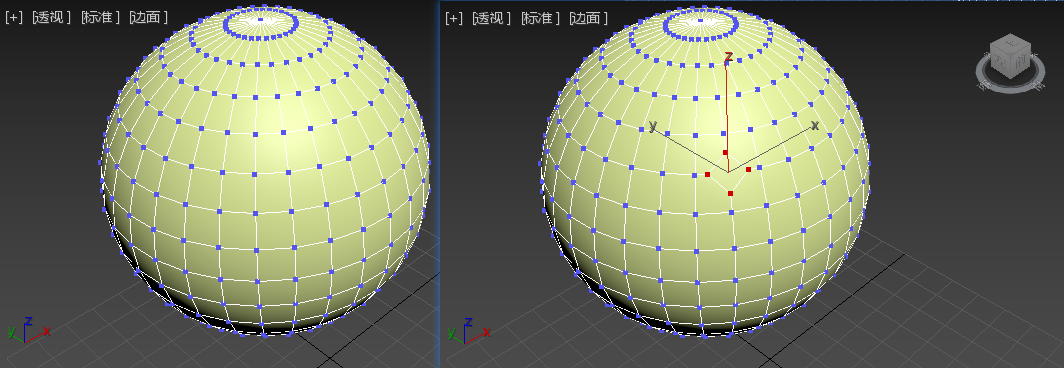

🚀 切角

三维建模技术69

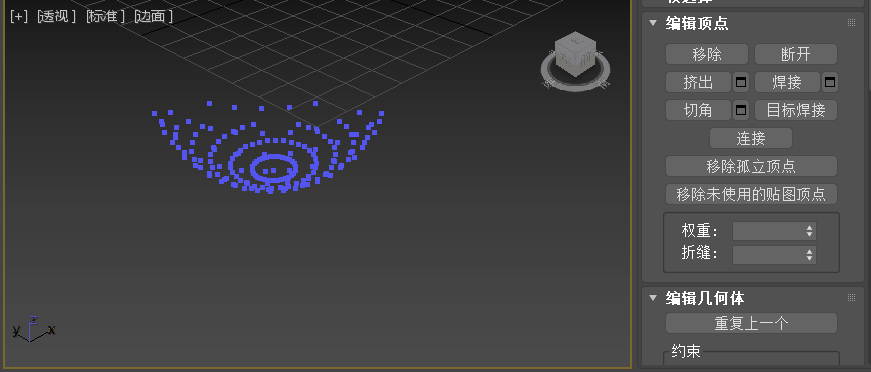

🚀 移除孤立点

建模过程中移除多余的点

三维建模技术67

6.2.2 边对象

边对象中移除，挤出，焊接，切角，目标焊接与点类似，单独看一下连接

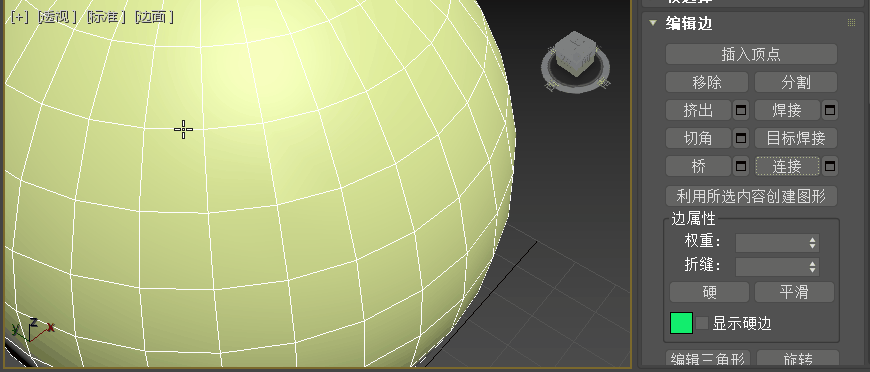

🚀 连接

通过边细分更多的面

三维建模技术72

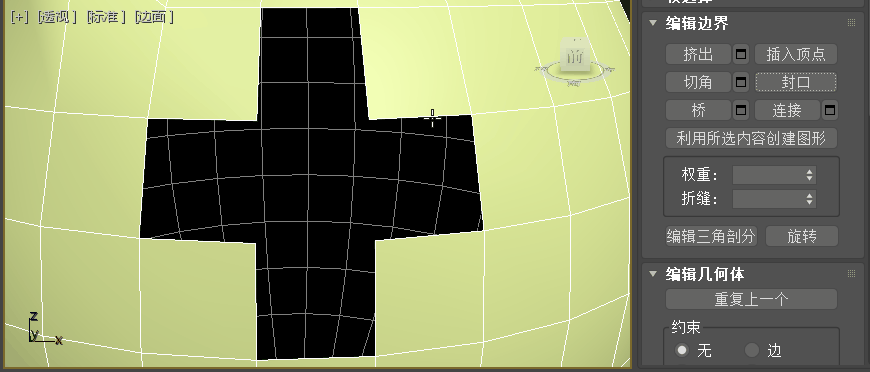

6.2.3 边界对象

边界是指面的边缘
例如：球体没有边界，所以先Delete一部分，出现空洞

三维建模技术73

6.2.4 多边形对象

挤出: 单击”挤出”，垂直拖动多边形
轮廓:“轮廓”命令用于增加或减小每组连续的选定多边形的外边。(即:原地变大变小)
执行”挤出”或”倒角”操作后，通常可以使用”轮廓”调整挤出面的大小
倒角: 单击”倒角”，然后垂直拖动多边形，将其挤出。释放鼠标按钮，然后垂直拖动鼠标光标，设置挤出轮廓。单击以完成设置。也可单击”轮廓”按钮右侧的”设置”按纽，在视图中设置”高度”和命令值
“倒角”命令=”挤出”命令＋”轮廓”命令
插入: 选择多边形，单击”插入”命令,垂直拖动多边形，插入多边形
桥: 使用”桥”命令可连接对象的两个选定多边形
从边旋转: 使”从边旋转”命令可沿指定的边旋转选定的多边形
沿样条线挤出: 使用”沿样条线挤出”命令可沿样条线挤出当前选定的多边形

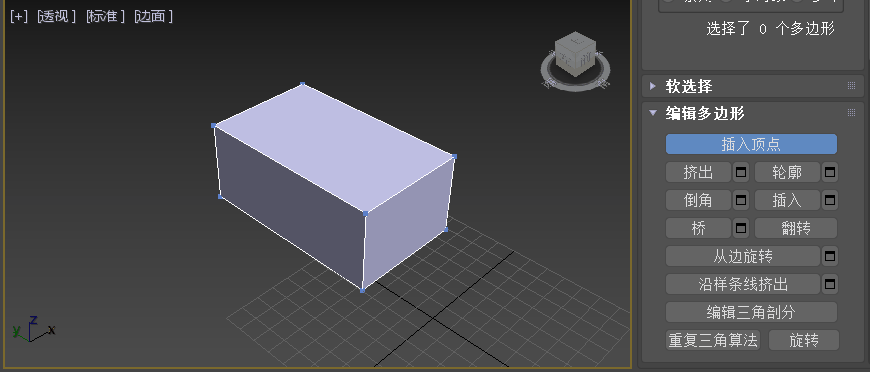

🚀 插入顶点挤出轮廓倒角

倒角相当于挤出+轮廓

三维建模技术74

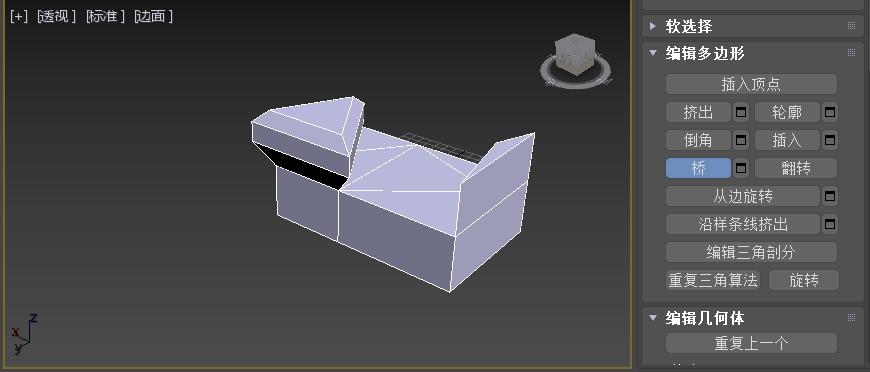

🚀 桥

连接两个平面

三维建模技术75

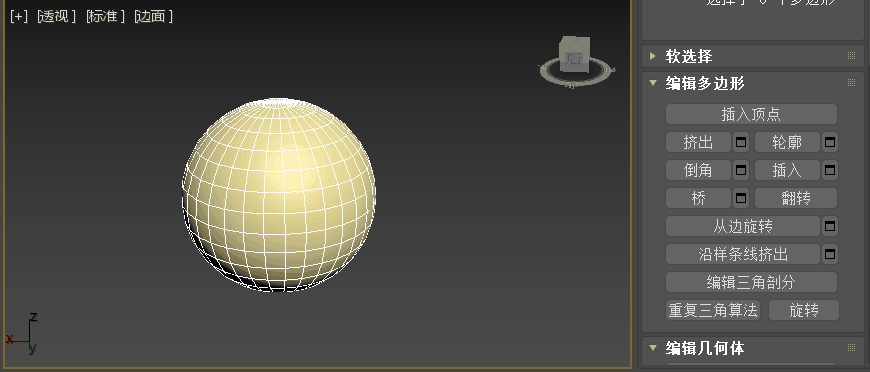

🚀 从边旋转

面绕选定边旋转

三维建模技术76

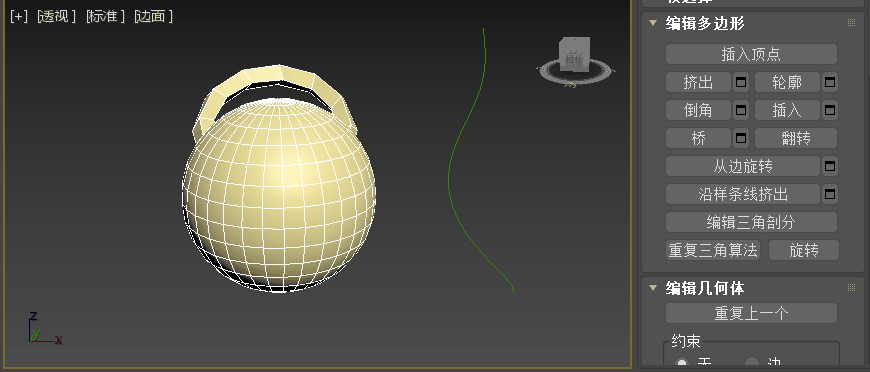

🚀 沿样条线挤出

三维建模技术77

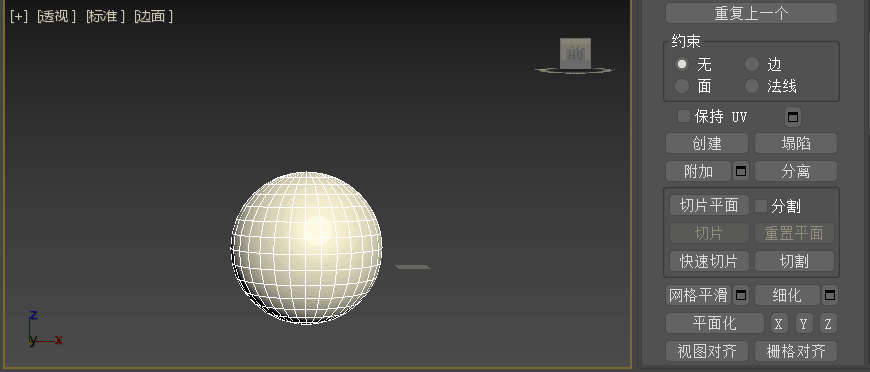

🚀 塌陷

三维建模技术78

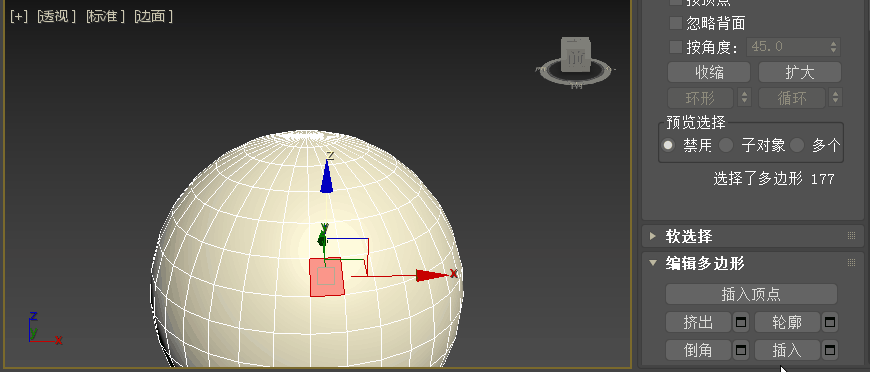

🚀 平面化

三维建模技术79

6.2.4 元素对象

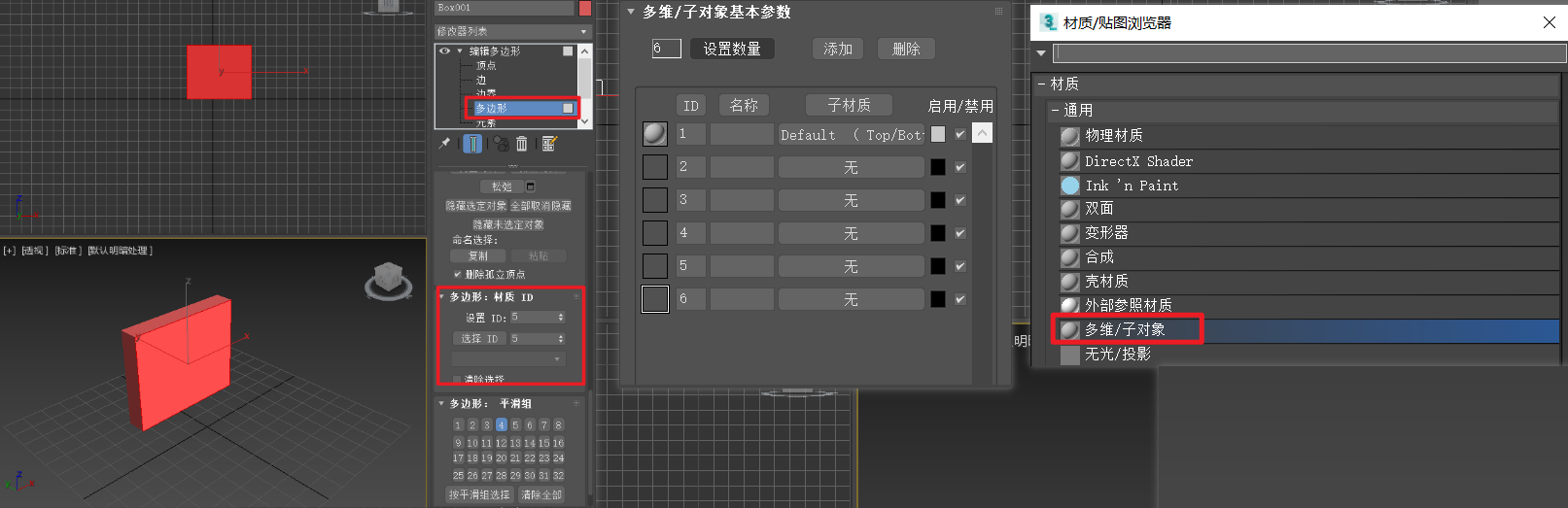

最常用的是来设置物体的材质ID号。用法是场景中有多个面

以茶壶为例，一般修改颜色会将整个颜色都改变

三维建模技术80

6.3 编辑网格

编辑网格约等于编辑多边形，它属于max早期版本的一个唯一的编辑命令
编辑网格中有一些命令是编辑多边形所没有的。主要包含:
在“面”的级别的炸开命令，可以把一个面炸成很多碎的表面。这是编辑网格所独有
在“边”的级别，我们可以把边变为可见或者不可见，这也是只有编辑网格才有的
所以我们在制作的时候，如果发现有一些命令在编辑多边形里面没有，我们可以用编辑网格来补充它

🚀 炸开

可以单独对每一个面移动

三维建模技术81

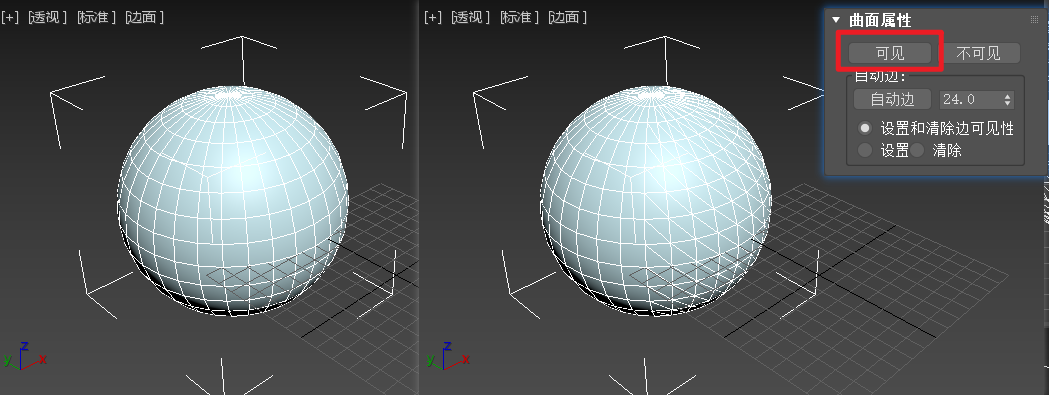

🚀 可见

三维图形面的最小单位时三角形而不是四边形，可以通过可见属性设置

三维建模技术82

6.4 多边形细分

🚀 细分原理

细分表面是多边形建模光滑模型的一套模型精度增加的解决方案，采用网格平滑的方式，对低精度模型进行平滑细分

🚀 细分方法

细分曲面: 是可编辑多边形自带的圆滑方式
网格平滑: 是max早期版本的细分解决方案
涡轮平滑:max7版本后增加的细分解决方案。它与网格平滑的相比，运用了提高性能的极端优化平滑算法。在相同模型相同设置的情况下，运算速度要快于网格平滑算法

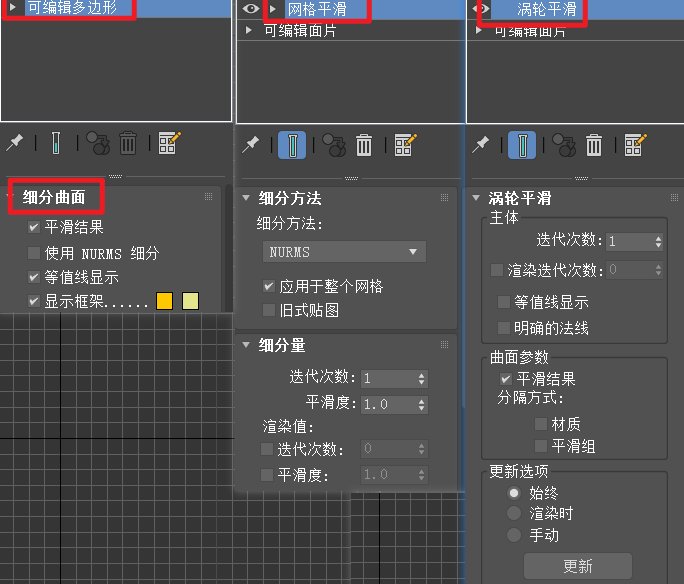

三维建模技术83

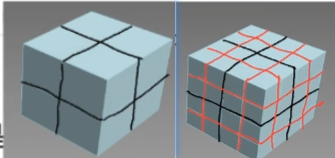

什么是迭代次数？
设置为0时，不进行平滑计算
设置为1，指的是平滑一次。意思是每条边之间切割开
设置为2，指的是平滑二次。意思是每条边之间再次切割开
即每平滑一次，就比上一次的面数要增加4倍。所以一般我们的迭代次数不超过2次(显卡燃烧！)

三维建模技术84

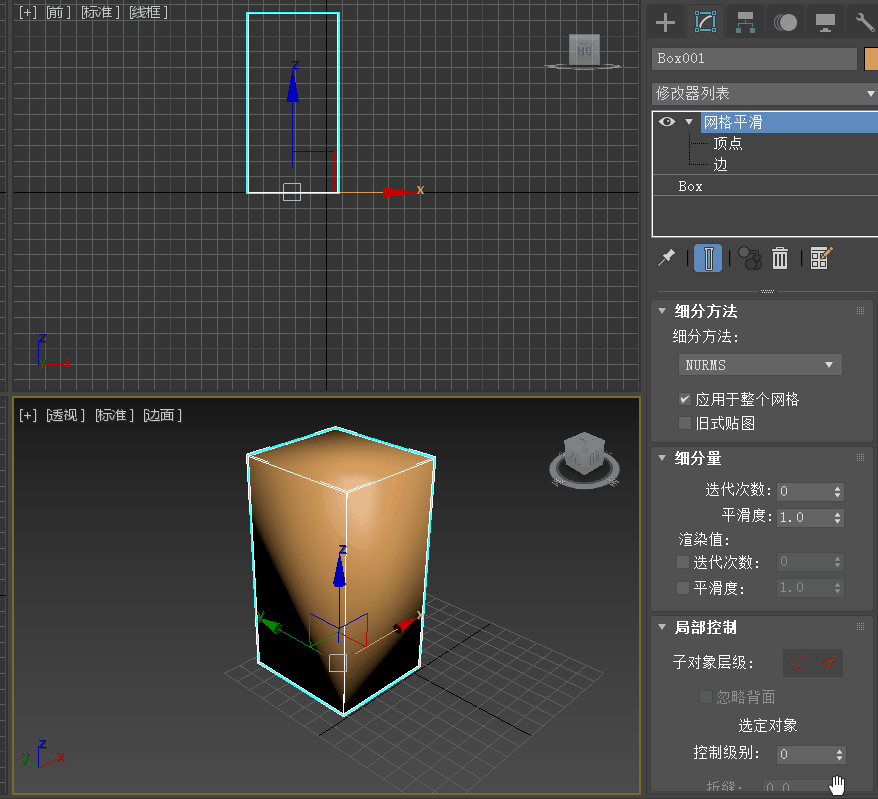

可以在顶点下通过设置”控制级别”显示顶点，方便之后对点和面二次编辑

三维建模技术85

7 材质和贴图

7.1 材质基础

7.1.1 材质的基本原理

材质是指物体表面的特性（如：玻璃、布料、皮革等）。材质反应的是物体表面的质感，如对象表面的反光程度、调整对象的光亮度、控制对象表面的凹凸效果等
贴图是材质的一种图像属性，贴图图像一般是标准的位图文件，如*.jpg*.tif*.tga等。贴图服务于材质，为材质提供可视化的图像信息，如右图所示，两个对象同样是大理石材质，但表面可以贴上不同的贴图，显示不同的花纹

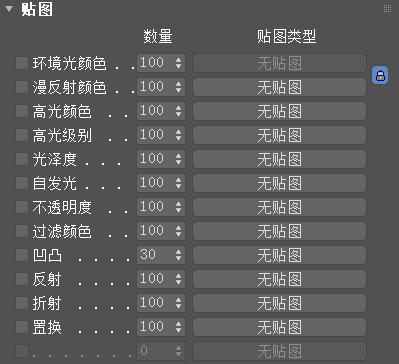

一种物体可以赋予一种或多种贴图图像,并且这些贴图图像都通过通道来实现。3dsMax的材质编辑器中有12种贴图通道,每个贴图通道分别由颜色、亮度、贴图加载按钮3部分组成
材质与贴图的区别在于:材质是渗透到三维对象内部的一种效果;而大多数贴图是二维图像,可以包裹在物体表面。材质中可以包含贴图,也可以不包含贴图,而贴图一般可以由几种材质组成,在材质编辑器的样本槽中出现的材质和贴图被显示为二维图像。贴图是材质的一种图像属性

7.1.2 材质编辑器

在3ds Max中,材质编辑器是用户编辑修改材质的工具,场景中的所有材质和贴图都在这里编辑生成
打开材质编辑器：
1.菜单操作“渲染”→“材质编辑器”
2.工具栏上的材质编辑器按钮
3.快捷键M
3ds Max提供了两种材质编辑器，一种是精简材质编辑器,另一种是平板材质编辑器

🚀 精简材质编辑器

默认情况下只有6个示例球。要显示多个示例球,可以在示例球上右击,在弹出的快捷菜单中选择“5×3示例窗”或者“6×4示例窗”命令,即可调节示例窗显示的材质示例球数量

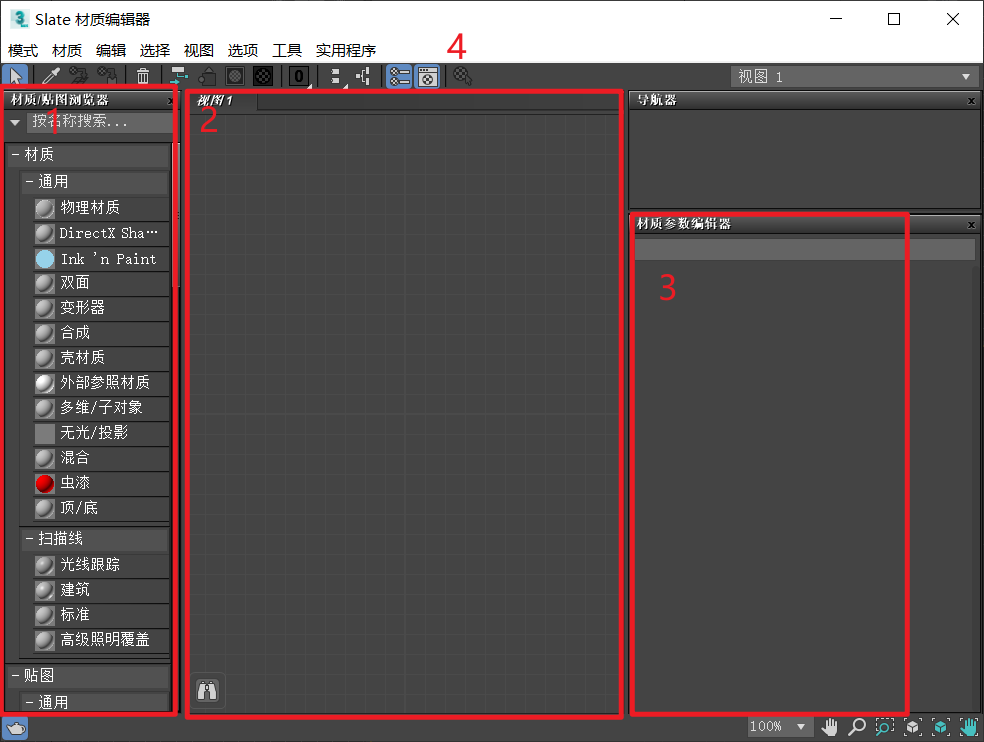

🚀 平板材质编辑器

也叫板岩材质编辑器,它使用节点、列表和关联的方法将材质显示在活动视图中,使材质的编辑变得更为简便和直观
平板材质编辑器窗口包含菜单栏、工具栏、材质/贴图浏览器、状态栏、活动视图、视图导航、参数编辑器、导航器

(1)材质/贴图浏览器。要编辑材质,可将其从材质/贴图浏览器拖到视图中。要创建新的材质或贴图,可将其从“材质”组或“贴图”组中拖出。也可以双击材质/贴图浏览器中的材质或贴图,将其添加到活动视图中
(2)活动视图。在活动视图中,可以通过将贴图或控制器与材质组件关联来构造材质树。可以为场景中的材质创建一些视图,并从中选择活动视图
(3)参数编辑器。在参数编辑器中,可以调整贴图和材质的详细设置
(4）工具栏

三维建模技术111

7.2 标准材质

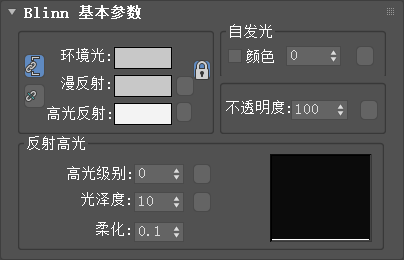

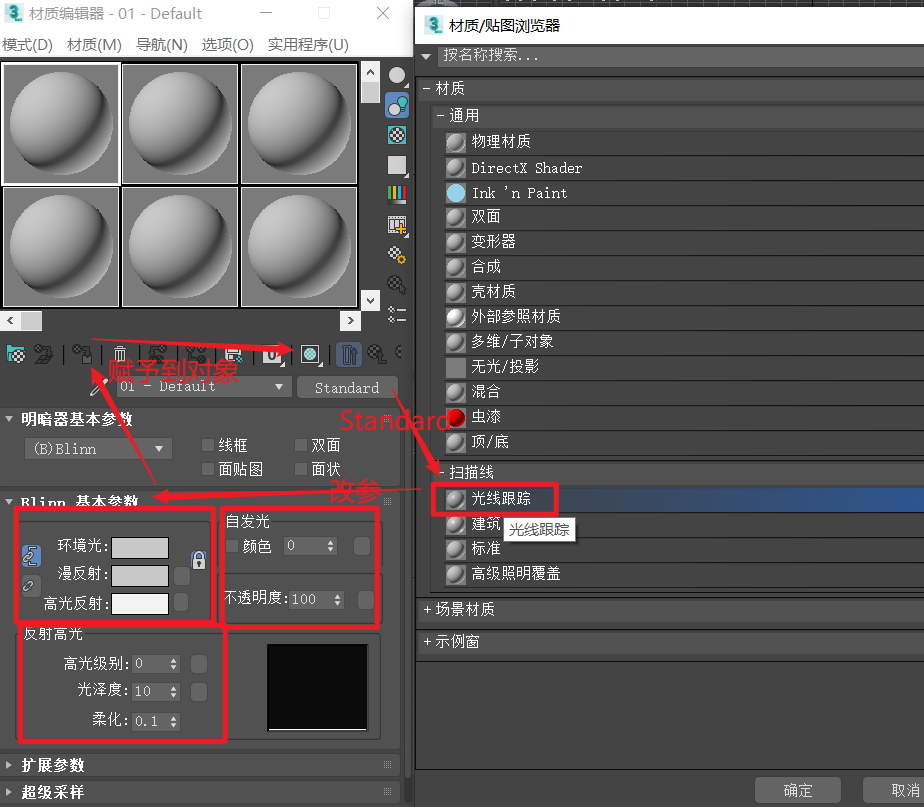

7.2.1 Blinn基本参数

分为4个区域,分别是颜色控制区、高光控制区、自发光控制区、透明度控制区

三维建模技术112

颜色控制区:场景中物体的颜色不仅取决于物体本身的颜色,还有环境光颜色、漫反射光颜色、高光颜色、发光度颜色(自发治)、滤光颜色(扩展参数)等因素

环境光:物体受光照时,材质阴影部分的颜色
漫反射:材质的基调色
高光反射:材质高光部分的颜色

高光控制区:场景中的物体受到光的照射时,受光的一面较亮,背光的一面较暗。物体的受光区可以分为高光区、阴影区、漫反射区、环境光区

高光级别:调节高光反射的光亮度
光泽度:控制高光的范围
柔化:降低高光强度或增加高光区域来减弱高光

自发光控制区:有些材质会自发光,可以调整自发光颜色。例如灯,就可以设置灯能够自发光,并设置自发光的颜色

自发光:使材质产生一种白炽灯的发光效果

透明度控制区:不透明度是指物体阻挡光线穿透的程度,通常以百分数来衡量。若不透明度为0,则物体完全透明;若不透明度为100,则物体不允许任何光线透过。透明度与不透明度正好相反,是指物体允许光线穿透的程度。一般情况下使用不透明度来代替透明度

不透明度:控制物体的透明效果。

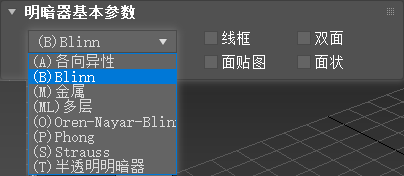

7.2.2 明暗器基本参数

Max中包含8种明暗器模式，能够设置各种复杂质感的材质

三维建模技术113

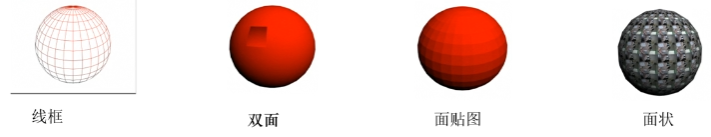

线框:将材质显示为线框形态
双面:对材质进行双面渲染，双面渲染是指当材质透明时可以显示背面
面贴图:材质将贴到物体的每一个面
面状:使面棱角化

三维建模技术114

7.2.3 各向异性明暗器

🚀 各向异性明暗器

各向异性(Anisotropic)明暗器使模型表面产生长条高光区,适合模拟高反差表面物体及流线型表面物体,如头发、玻璃、工业造型及汽车外壳等

高光级别：调节高光反射的光亮度
光泽度：控制高光的范围
各向异性：控制高光模式为圆形或是椭圆形
方向：控制高光部分的受光角度

🚀 Blinn明暗器

Blinn明暗器是系统默认的高光模式,可以使模型表面反光比较柔和,适合模拟光线柔软、质感坚硬的物体,如塑料、瓷砖、橡皮等,它的高光是圆面光滑的,当加大“柔化”参数值时,高光是尖锐的。它的反光也是圆形的。这种材质较适合表现冷色的坚硬材质

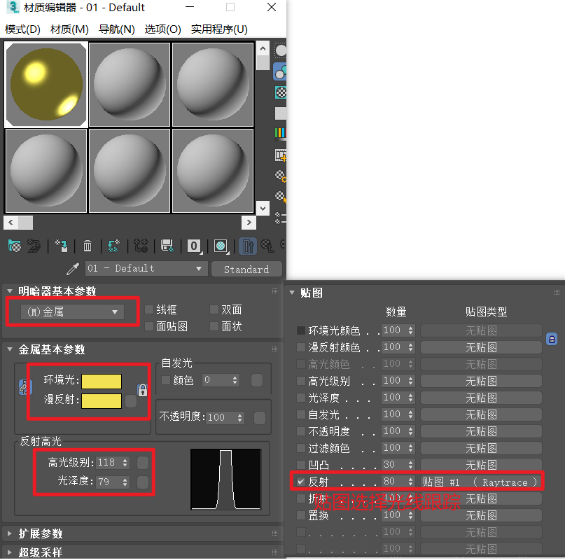

🚀 金属明暗器

金属(Metal)明暗器使模型表面的高光更加尖锐,适合模拟金属材质。它提供了金属所具有的强烈反光

🚀 多层明暗器

多层(multi-layer)明暗器组合了两层 Anisotropic(非圆形高光),每一层都可以拥有不同的颜色和角度,适用于表现明亮的表面特殊效果,例如丝绸和油漆等。其中粗糙度值为0时,与使用Blinn明暗器效果一样,不同的是多层明暗器有两层高光,有不同的参数控制区,可模拟不同方向的反射

🚀 Oren-Nayar-Blinn明暗器

Oren-Nayar-Blinn明暗器是基于Blinn明暗器的更高级的明暗器,是Blinn明暗器的变种,看起来更柔和,更适合产生较为粗糙的效果。它多用于表现纺织品的质感,通常也可以用于模拟陶器、土坯和人的皮肤等的效果

🚀 Phong明暗器

Phong材质常用于表现玻璃制品、塑料等非常光滑的表面,它所呈现的反光是柔和的,这一点与Blinn的圆形高光不同。Blinn明暗器是比Phong明暗器更高级的明暗器。Phong材质的高光是发散的,反光呈梭形,且影响范围大,更适合表现暖色,柔和的材质

🚀 Strauss明暗器

Strauss明暗器也用于金属材质,它是金属明暗器的简化版,参数较少。但它比金属明暗器产生的金属质感要好,制作的材质比较逼真。它不能调整自发光。Strauss明暗器同金属明暗器一样用于表现金属质感,但更适合表现暗金属效果

🚀 半透明明暗器

半透明明暗器专用于表现半透明的物体表面,例如蜡烛、玉饰品、彩绘玻璃等。其参数如图所示

7.3 贴图及贴图坐标

贴图原理：在材质表面包裹一层真实的纹理。将材质指定给对象后，对象表面将显示纹理并且被渲染。还可以通过贴图的明度变化模拟出对象的凹凸效果、反射效果、折射效果
贴图的作用：用于模拟对象表面的真实纹理效果。贴图可以在合理的材质物理属性上增加外观的真实感，还可以使用贴图创建环境或者创建灯光投射
在设置材质时，只有与材质相符合的表面纹理，才能得到更加逼真的材质效果。表面纹理贴图是使用最多的一种贴图类型，代表物体表面的颜色和纹理，例如布料的纹理、大理石的纹理是不一样的，就需要使用不同的贴图来表现

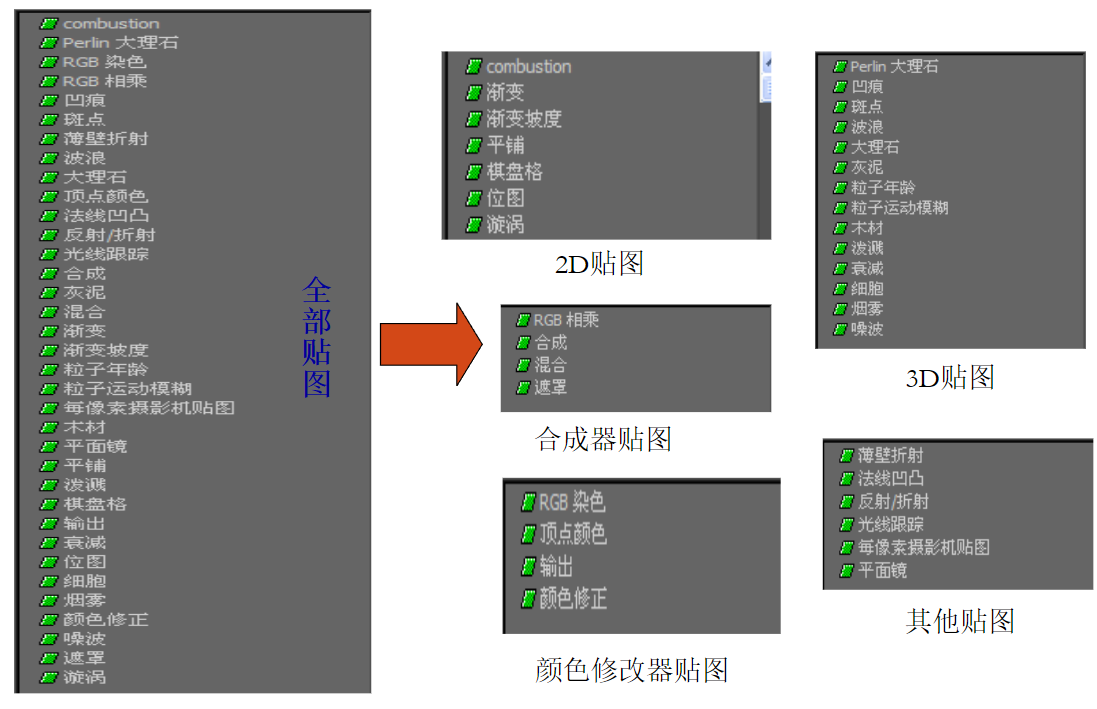

7.3.1 贴图类型

三维建模技术116

🚀 位图贴图

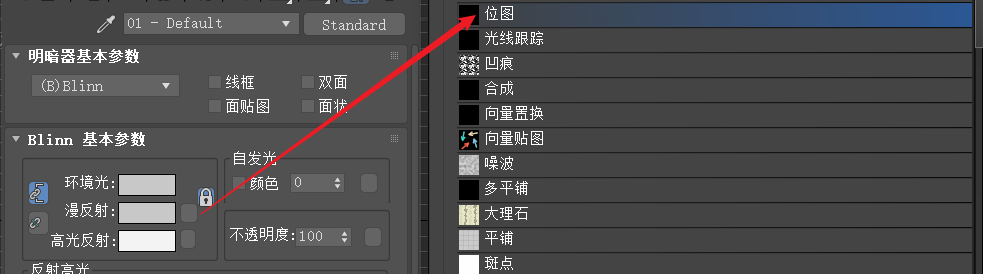

在标准材质中，一些参数的后面都有一个按钮，是对应参数的贴图通道

三维建模技术115

🚀 2D贴图

2D贴图：没有深度的二维图像，可以包裹在物体表面上，也可以作为场景背景的环境贴图，2D贴图包括平铺贴图、棋盘格贴图、旋涡贴图、渐变贴图、渐变坡度贴图
注意：为材质添加2D贴图时,默认的贴图设置往往不能达到纹理要求的效果,通常要通过调整贴图坐标来修改纹理的分布

🚀 3D贴图

3D贴图：3D贴图是通过数学算法在三维定义上创建的贴图。与2D贴图一样，3D贴图也提供了用于修改贴图位置、大小和角度的“坐标”卷展栏。与2D贴图不一样的是,3D贴图是在三维空间上调整位图。包括棋盘格、凹痕、衰减、大理石、噪波、粒子寿命、粒子运动模糊、随机大理石、行星、烟雾、斑点、木材等

🚀 复合贴图

复合贴图：由几个贴图混合而成

🚀 颜色修改器贴图

修改颜色

🚀 反射与折射贴图

反射与折射贴图：包括平面镜像、光线跟踪、反射/折射、薄壁折射等

7.3.2 贴图坐标

三维建模技术117

3ds Max中有两种用于贴图投影方式的修改器:UVW贴图和UVW展开
在3ds Max中,世界坐标系和其中的对象都采用XYZ坐标表述,而贴图坐标采用UVW坐标表述,其目的是把贴图和几何空间分开。几何对象上的XYZ坐标指的是世界坐标或者对象自身空间的准确位置,贴图的UVW坐标表示贴图的比例,计算的是贴图的增量,不是外在的尺寸
在贴图坐标中,U、V、W分别与X、Y、Z平行。U相当于X;V相当于Y;W相当于Z,代表着与贴图的UV平面垂直的方向
对于一个新添加或导入的对象,如果没有建立自己的贴图坐标,则创建贴图时可能会发生贴图错误或在渲染视图中不能显示的情况(渲染时显示“缺少UVW贴图”)。这时必须向对象指定“UVW贴图”修改器来解决问题

🚀 “UVW贴图”修改器

“UVW贴图”修改器可以在模型的表面指定贴图坐标,以确定如何使材质投射在对象表面

🚀 UVW贴图Gizmo

“UVW贴图”Gizmo将贴图坐标投影到对象上
可定位、旋转或缩放Gizmo以调整对象上的贴图坐标，还可以设置Gizmo的动画
对于平面、长方体、圆柱体和收缩包裹贴图,一条黄色短线指示贴图顶部。Gizmo的绿色边指示贴图右侧
在球形或圆柱形贴图上，绿色边是左右边的结合处。必须在修改器显示层次中选择Gizmo，才能显示Gizmo

🚀 贴图通道

通过将显示贴图通道指定给位图,可为使用多个位图的材质中的每个位图控制贴图坐标的类型和贴图Gizmo的置换。在“材质编辑器”中,为每个贴图指定不同的通道编号，然后将多个“UVW贴图”修改器添加到对象的修改器堆栈，每个“UVW贴图”修改器设置为不同贴图通道

7.3.3 实例

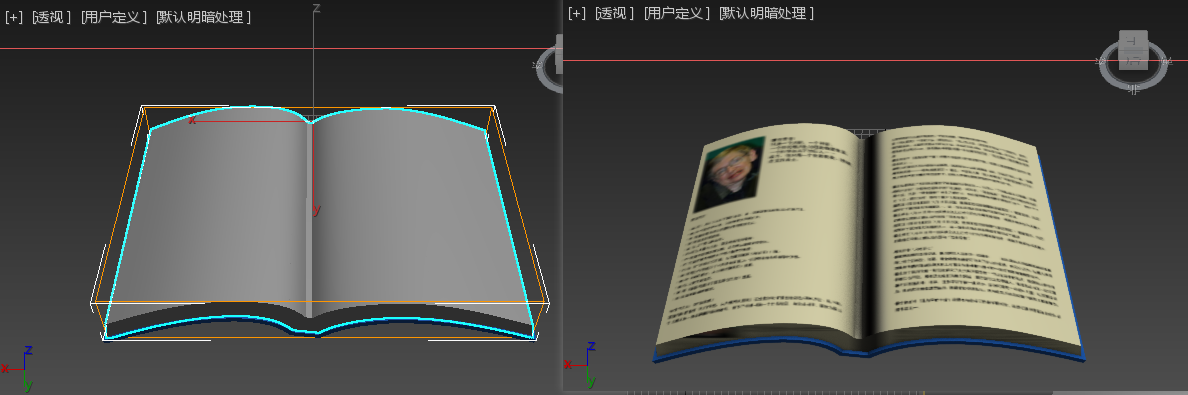

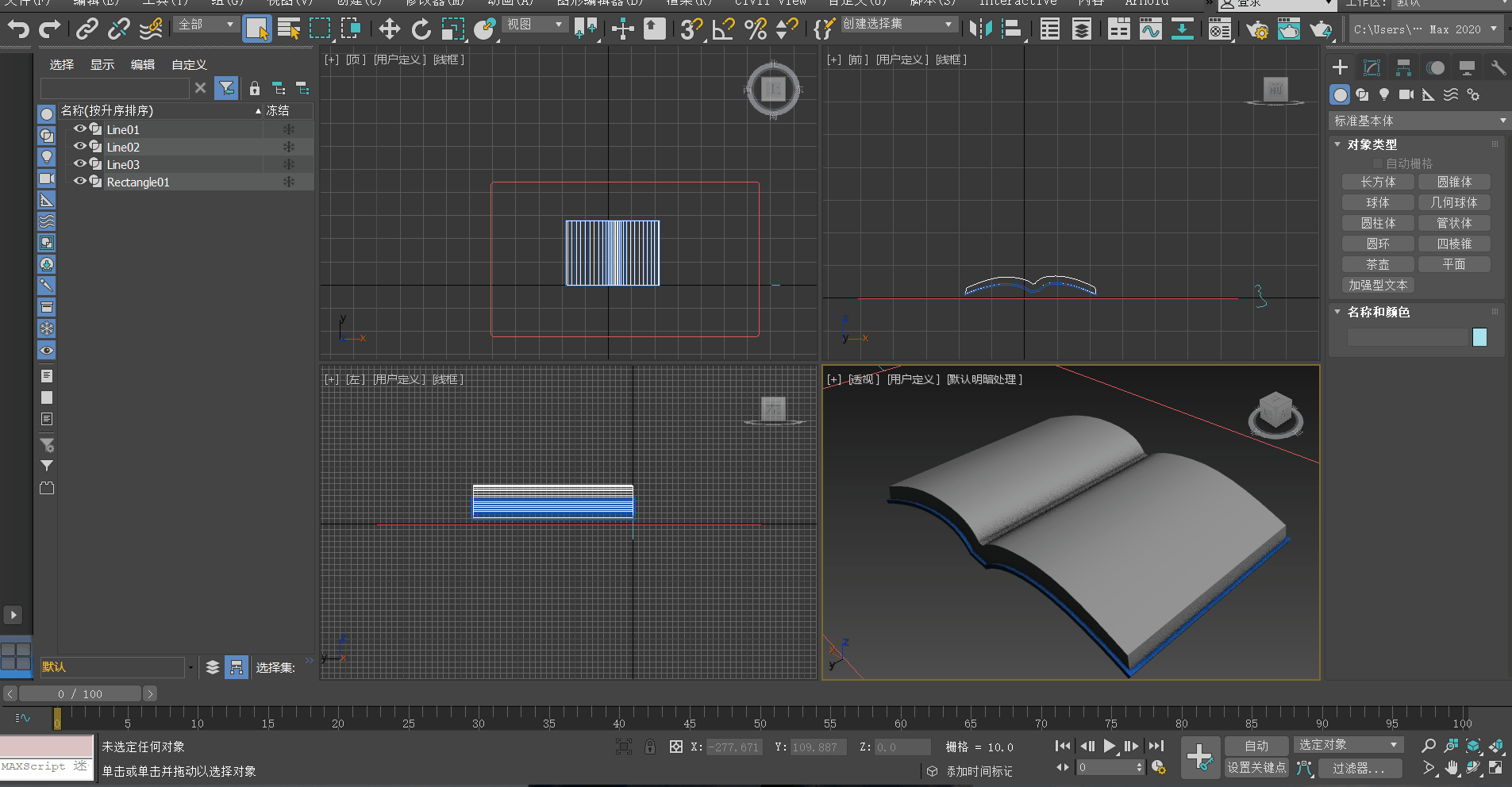

书的材质和贴图

三维建模技术118

三维建模技术119

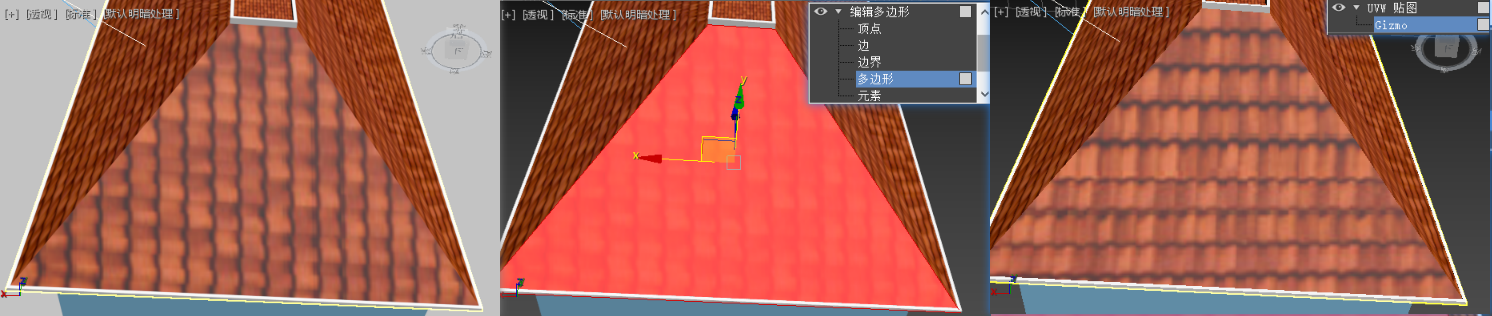

UVW贴图Gizmo，有时候贴图效果可能不是我们想要的，比如下面这个屋顶，侧面贴图方向不对。利用修改器编辑多边形选中这个面，打开UVW贴图选中Gizmo，之后利用旋转，把贴图旋转到合适的位置就可以了

三维建模技术130

7.4 材质类型

如果要使场景内的景物更加真实生动,还要使用更多的材质进行编辑

7.4.1 Ink’n Paint 材质类型

要指定Ink’n Paint材质类型,只需单击Standard,然后选择Ink’n Pant即可

Ink’n Paint材质类型可以使三维对象产生类似于二维图案的效果。它可以使对象的阴影产生类似墨水喷涂的效果

在Ink‘n Paint材质类型中，“墨水控制”和“绘制控制”是分离的两个部分,可以单独进行设置

7.4.2 建筑材质类型

建筑材质能够根据物理属性设置对象材质,并有多种模板可供选择,以快速设置各种质感的材质。当该材质与光度学灯光类型和光能传递渲染方式配合使用时,能够产生逼真的材质效果

7.4.3 高级照明覆盖材质类型

高级照明覆盖材质类型使用户可以直接控制对象材质的辐射度效果,是基本材质的一个补充

用途有两个:

改变应用于光能传递和光线跟踪中的材质特性
产生特效,如自发光的物体,为辐射度的场景提供能源

该材质不会影响普通材质,主要影响光能传递和光线跟踪渲染方式

7.4.4 光线跟踪材质类型

光线跟踪材质类型是一种在对象表面产生高级投影的材质,可以在对象的表面展现逼真的反射和折射效果,但渲染速度较慢

三维建模技术132

7.4.5 复合材质类型

复合材质包含两种或两种以上的材质,是比较复杂的材质。使用复合材质可以设置层次更为丰富的材质,还可以将多个材质嵌套使用,生成更为细致逼真的材质

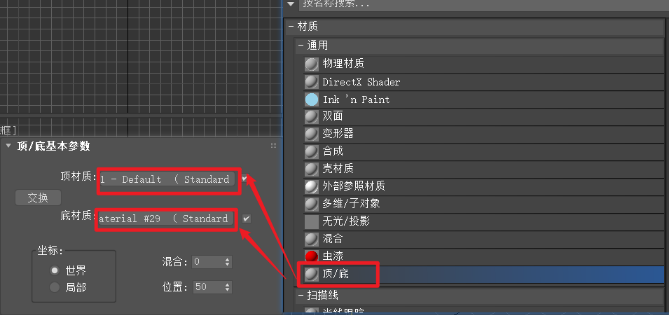

🚀 顶/底材质类型

顶/底材质把对象分为两个部分:顶部和底部。分别对顶部和底部赋予不同的材质和贴图。应用顶/底材质可以为顶部和底部具有不同纹理的对象(例如恐龙﹑蜥蜴等动物)赋予材质

例如雪山，利用顶/底材质，顶部设计白色，底部设计灰色

三维建模技术133

🚀 双面材质类型

双面材质包括两部分材质:一部分应用于对象的外表面,另一部分应用于对象的内表面。将两种不同的材质指定给对象的内外表面,以产生不同的纹理效果

🚀 混合材质类型

混合材质可以按百分比混合两种材质,并可以使用遮罩贴图通道来控制两种材质混合的效果

🚀 多维/子对象材质类型

多维/子对象材质可以将多个材质指定给一个对象,在子对象级别,为一个对象的子对象分别指定不同的材质,这样就使得一个对象能够同时拥有多个材质。一个多维/子对象材质中可以包含多个子材质,并且这些子材质的类型不受任何限制

例如长方体，先打开编辑多边形，之后对每一个面赋予ID号，在材质编辑器中的多维/子对象材质类型分别编辑每一个面的位图、参数等

三维建模技术134

🚀 虫漆材质类型

虫漆材质通过叠加方式将两种材质混合。叠加材质中的颜色被添加到基础材质的颜色中。“虫漆颜色混合”参数控制颜色混合的量

🚀 合成材质类型

合成材质类型与混合材质类型功能相似,但比混合材质类型功能强大。合成材质类型最多能将10种不同的材质合成为一种。有A(Additive) , S(Subtractive), M(Mix)3种合成方式:A表示两种材质相加,可以添加背景色;S表示两种材质相减,可从当前材质中排除背景色;M表示两种材质相互混合,可根据材质的值混合材质

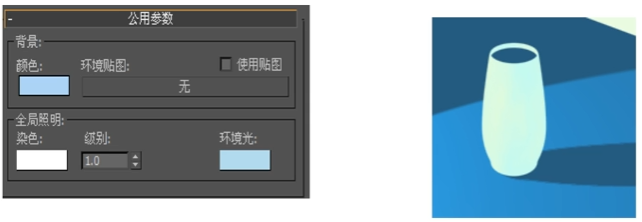

7.5 贴图通道

材质表面的各种纹理效果都是通过贴图产生的,使用时不仅可以像表面纹理贴图一样,还可以按各种不同的材质属性进行贴图,例如，一个图案可以按漫反射方式作为贴图使用,也可以按自发光方式作为贴图使用
标准材质类型提供了12种贴图通道，能够设置各种复杂质感的效果,如图所示。这里介绍几种常用的贴图通道

三维建模技术136
