3ds Max 实验二 三维图形建模的基本应用

🌴 2022.3.21 下午 实验二

实验二 三维图形建模的基本应用

一、实验要求

熟悉3DS MAX 软件，利用三维几何体的建模方法创建桌子

二、实验步骤

小张自己的建模过程简述，仅供参考。MAX源文件

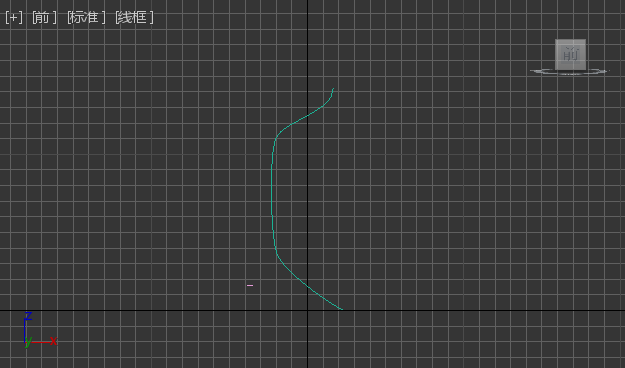

1.在前视图中绘制弧，在俯视图中绘制圆，如图

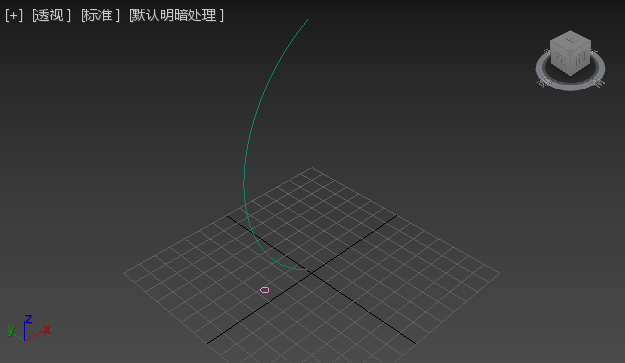

2.利用编辑样条线中Bezier角点调整弧线

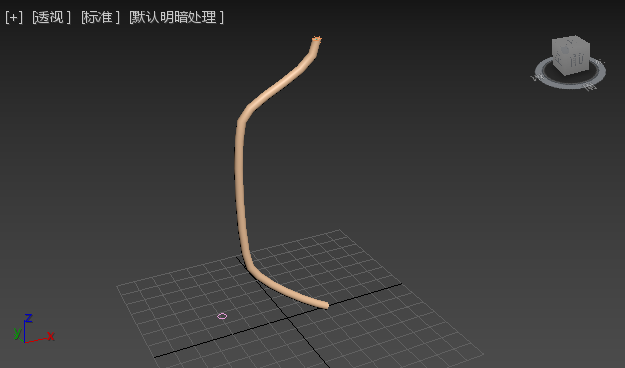

3.利用放样，拾取圆形对弧线放样，如图

4.绘制切角圆柱体，作为桌板

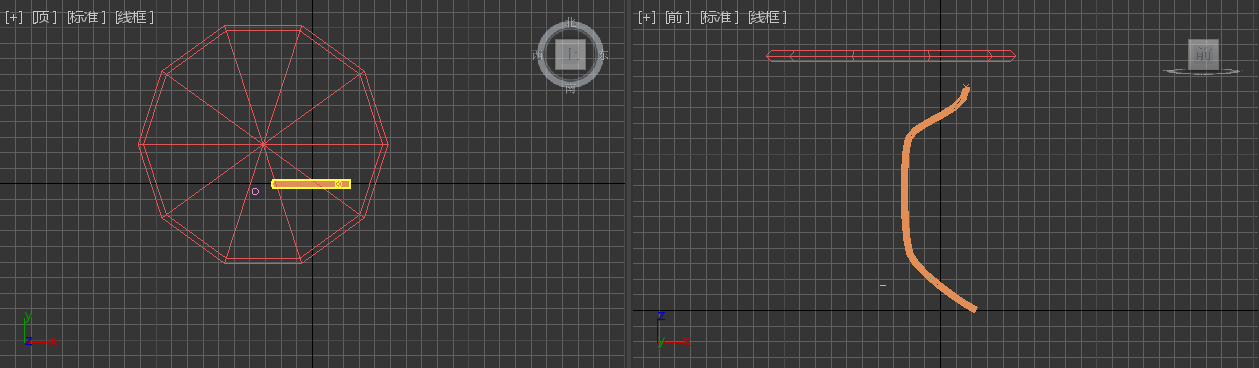

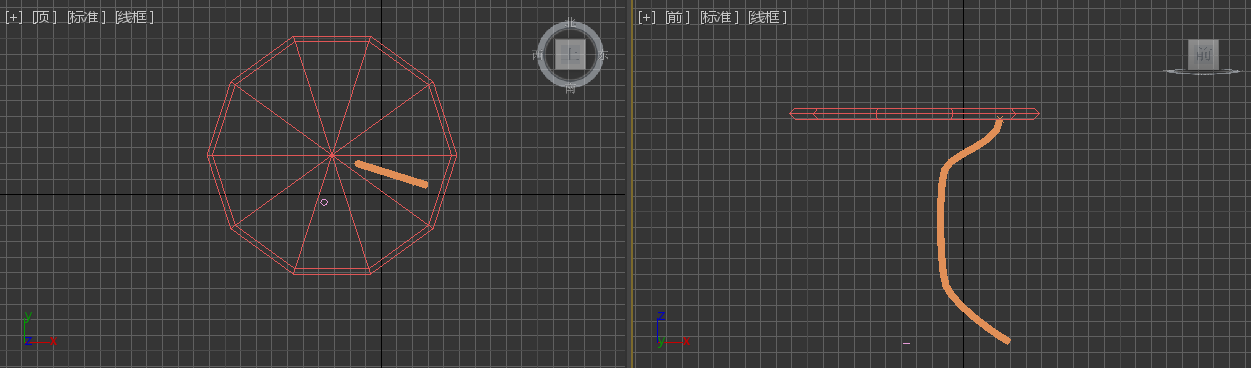

5.利用对齐，调整桌腿位置

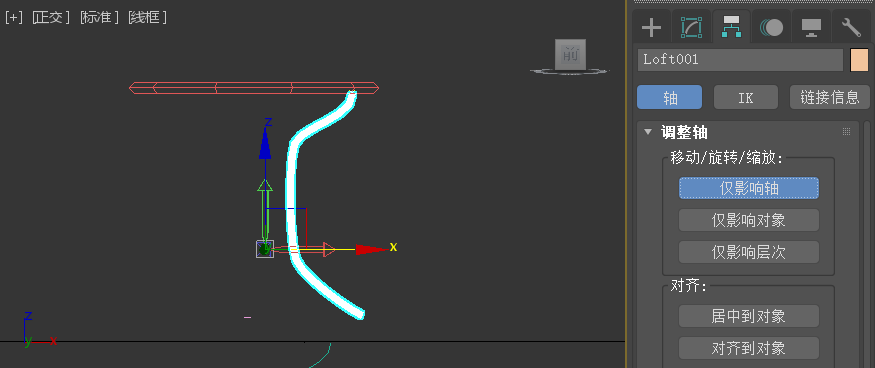

6.调整旋转轴位置(设置仅影响轴，拖动x向左)，z轴与切角圆柱体圆心对齐

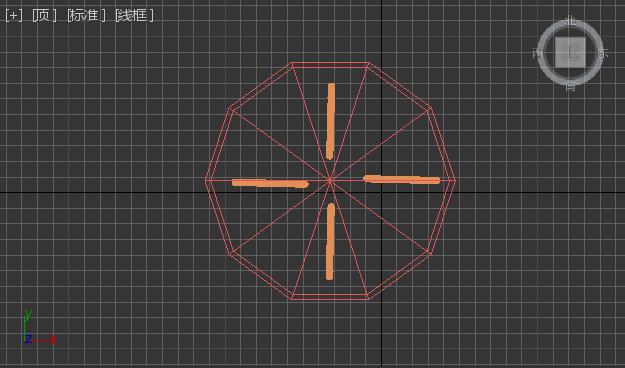

7.利用阵列复制，实现对桌腿的复制

三、效果图

四、小结

通过对桌子的绘制，除了利用了实验一中平滑线条、平移、编辑样条线、Bezier角点，还用了放样与阵列

其中阵列我也是第一次使用到，因为先前学过soildworks，通过度娘发现，3ds也可以改变旋转轴位置，即步骤6中选中桌腿设置仅影响轴，然后拖动x轴位置，在阵列时选择Z轴90°旋转
