3ds Max 实验三 二维图形建模的基本应用

🌴 2022.4.4 下午 实验三

实验三 二维图形建模的基本应用

一、实验要求

熟悉3DS MAX 软件，利用二维图形的建模方法制作一个汽车车标

二、实验步骤

小张自己的建模过程简述，仅供参考。MAX源文件

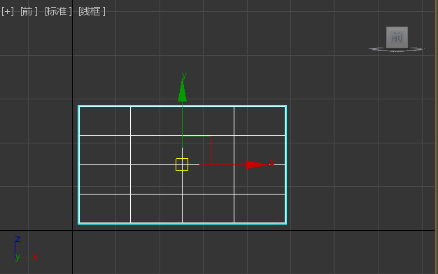

1.为了方便绘制，首先绘制一个平面，调整大小与图片相等

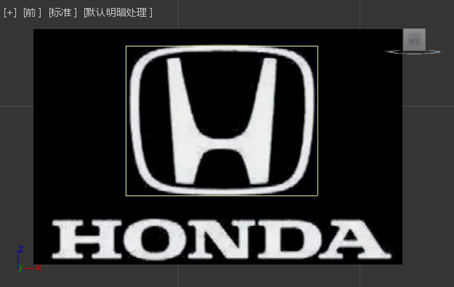

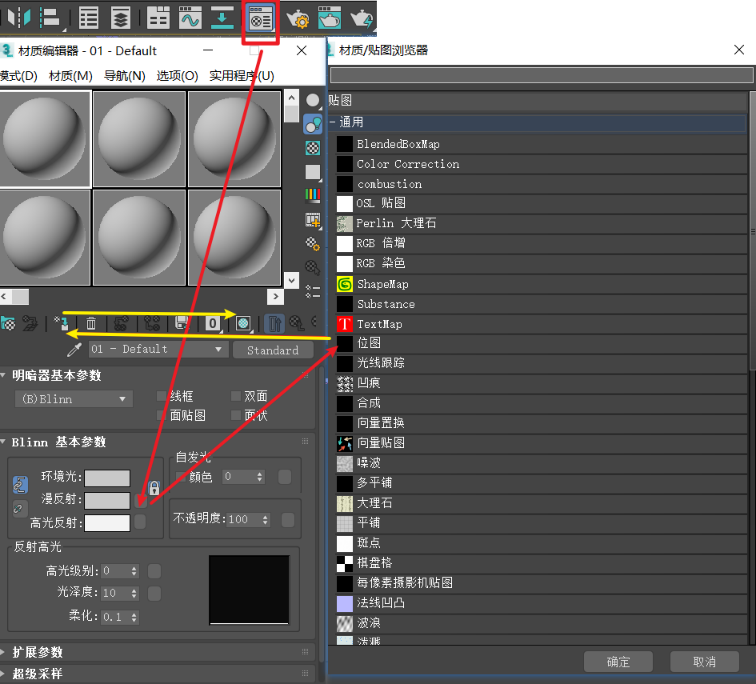

2.通过材质编辑器中的位图导入图片

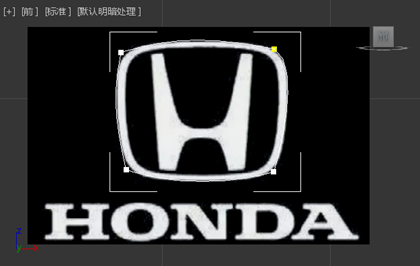

3.绘制一个长方形大致包围外轮廓

4.对长方形通过编辑样条线，与外轮廓贴合

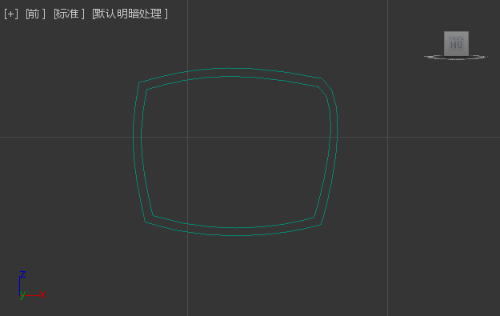

5.对外轮廓长方形利用编辑样条线中的轮廓，绘制出内轮廓

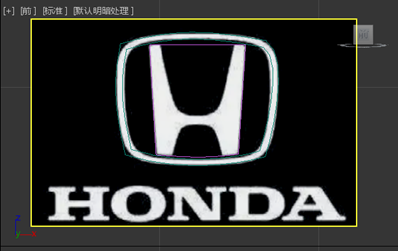

6.绘制一个长方形大致包裹字母H，并用样条线编辑顶点使之贴合

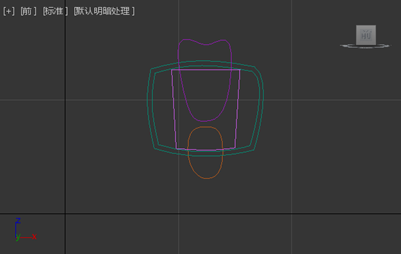

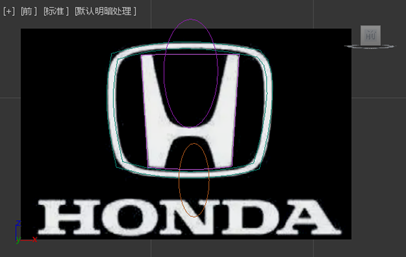

7.绘制两个椭圆

8.对两个椭圆进行样条线编辑，对顶点进行调整，与H贴合

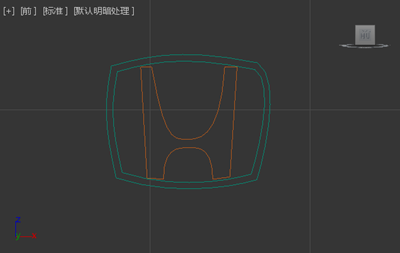

9.将内轮廓长方形与两个椭圆附加并作差集运算

三、效果图

四、小结

通过实验三，更加熟练的利用了编辑样条线，尤其是布尔运算(非闭合曲线不能运算！搞了半天被坑到了)，这是前两个实验所没有的
