实验十四 UVW展开

一、实验要求

对一架飞机模型的各个部分进行VUW展开,从而完成飞机的高级贴图

二、实验步骤

小张自己的建模过程简述,仅供参考。MAX源文件

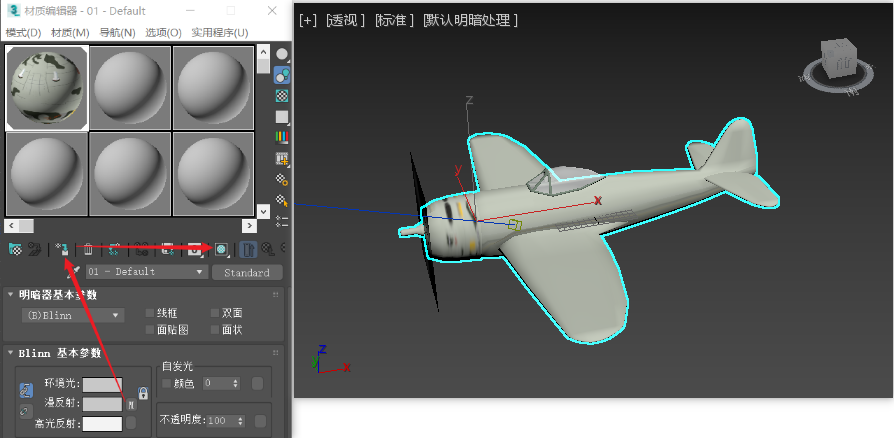

1.在材质编辑器中,利用位图将材质贴到飞机上

三维建模技术198

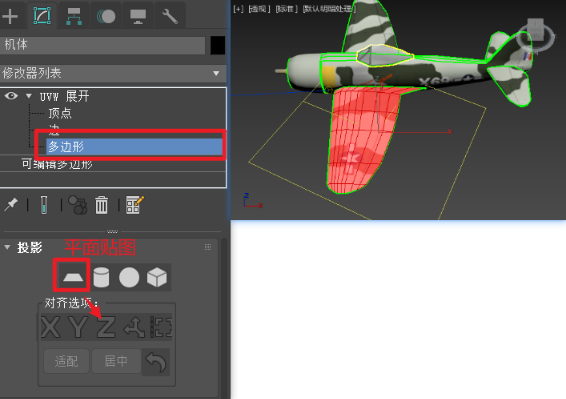

2.在修改器列表中利用UVW展开在多边形下对飞机贴图调整,选择机翼的上部分,点击平面贴图,选择合适的对齐(机翼Z轴)

三维建模技术199

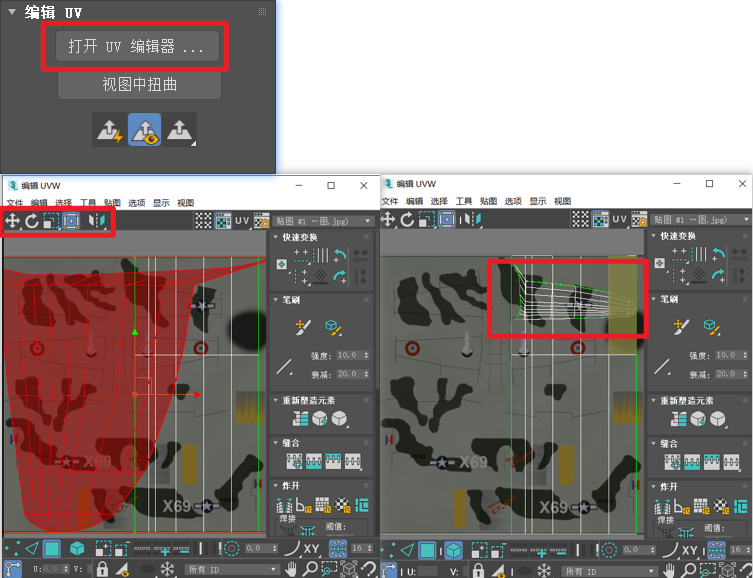

3.打开UV编辑器,利用平移旋转缩放调整贴图位置

三维建模技术200

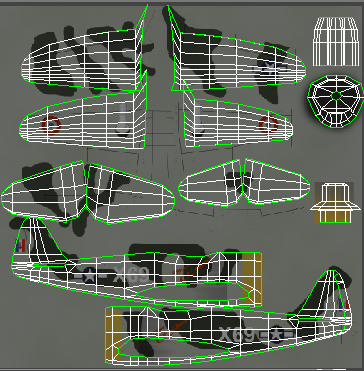

4.重复2、3步,对飞机的每一个面的贴图进行调整

三维建模技术201

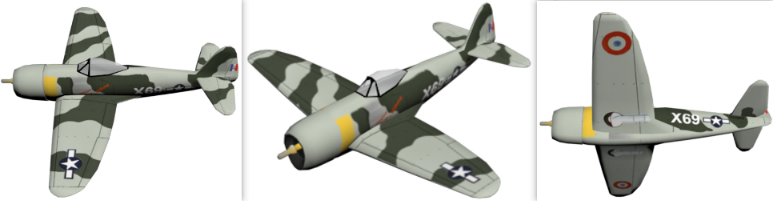

三、效果图

三维建模技术202

四、小结

每个面选的挺麻烦的,如果多选可以用Alt取消选中某一个小面,如果点了空白处面就取消选中了,可以ctrl+Z撤回
