计算机图形学 期中课设-坛子的线框模型

TIT 计算机图形学 期中课设-坛子的线框模型

前言

• 参考视频计算机图形学全套算法讲解和C++编码实现（共23讲配套源码)，计算机图形学案例视频讲解以及主页相关算法。孔老师是我的代课老师，孔教授有十多年教学经验，视频课很不错，所有的源程序都基于他写的函数，并非小张写的。所有源程序都基于C+编译
• 参考教材《计算机图形学-理论与实践项目化教程》 孔令德著，大家多多支持哇
• 《计算机图形学—理论与实践项目化教程》P80页双三次贝塞尔曲面案例

一、课设要求

1. 熟练掌握MFC

2. 熟练使用集成开发环境Visual Studio

3. 熟练掌握计算机图形学建模相关知识点

4. 熟悉计算机图形学建模相关算法

5. 学会使用文件流解决问题（扩展）

二、项目描述

使用透视投影展现了坛子的整体，右侧将坛子的四段回转体分别展示，实现了键鼠的角度交互，可以通过↑↓←→改变坛子整体和四段回转体的角度，使用播放键可以实现坛子整体旋转效果

三、项目设计

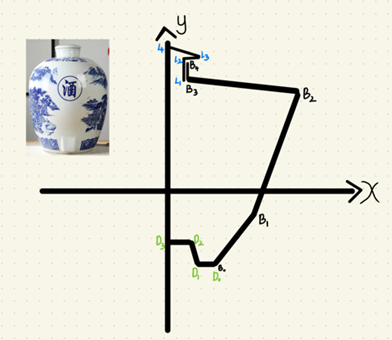

坛子主要由四段Bezier曲线分别绘制坛底（D0、D1、D2、D3）、坛身1(B0、B1、B2、B3)、坛身2(B3~B4)、坛盖(L1、L2、L3、L4)，通过回转法绘制

Bezier曲线由CbezierPath绘制，每条Bezier曲线读入16个控制点，递归成100片小面，通过公式P(u,v)=UMPM^T^ V^T^绘制出UV两个方向的曲面，每条曲线再通过四个双三次Bezier曲面回转绘制成回转体

四、主要代码

实验源码很多，没有传CSDN因为小张认为源码并不是我开的，只是拿老师的程序做了一些东西，拿这个赚积分和马内未免有点！这里直接放了小张的期中课设源程序，不方便访问Github的可以评论邮箱。这里也不放讲解了，孔老师的视频课讲的很清楚，大家去B站就可以看啦！(双三次bezier曲面，以及主页相关算法)

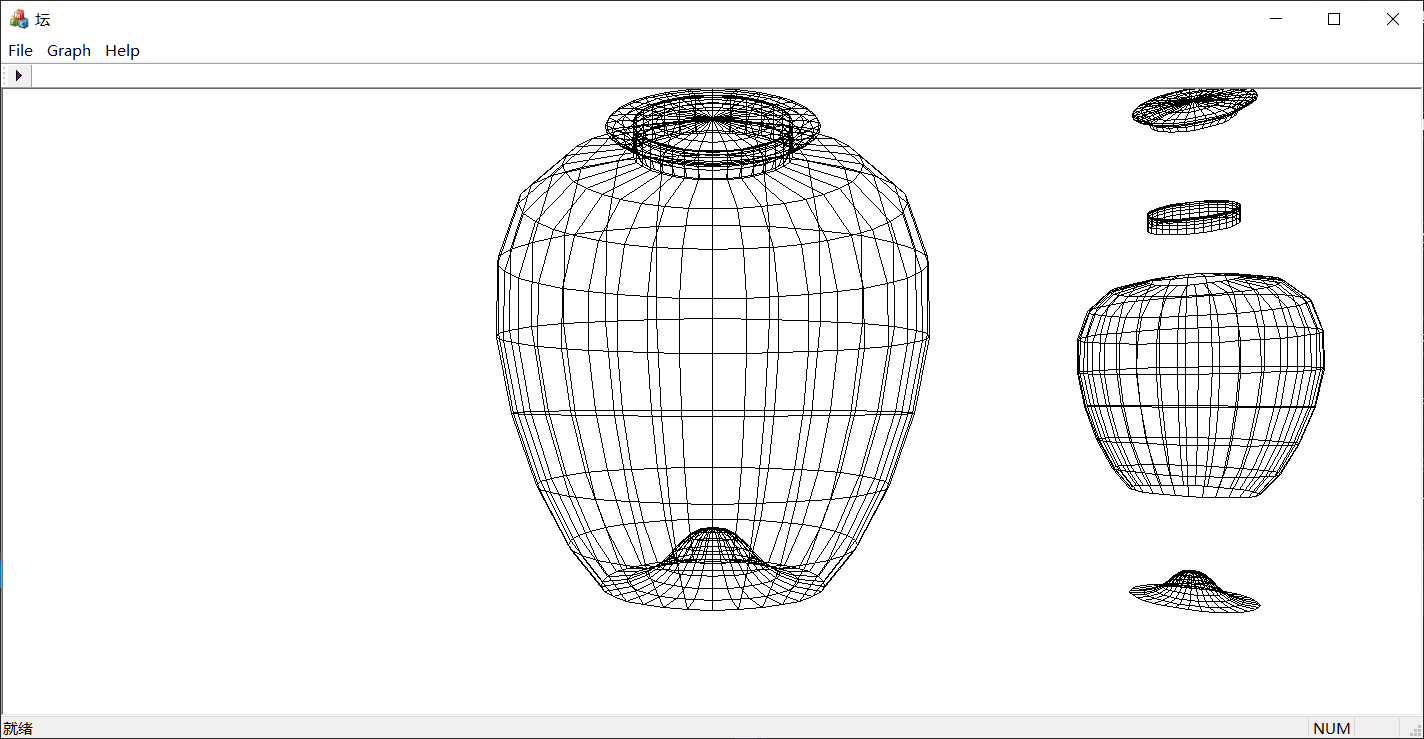

五、运行截图

六、项目总结

在调试过程中多次出现内存不足，检查发现三维变换需要分别设置四次transform对象。分别对四个回转体设置交互时的回转角度，这样就不会出现内存不足的问题

先进行缩小再平移。如果先平移再缩小，会对之后的旋转参数有影响

关于坐标点，不容易找到合适的坐标点，先绘制出XY坐标系下大概轮廓，之后进行微调。
